Misuratore di portata CE-210 con precisione nominale di +/- 0,5 o 1% FSD.
Inviaci la gamma di portata, il fluido e la quantità; ti risponderemo con un prezzo e i tempi di consegna entro un giorno lavorativo.
Riepilogo

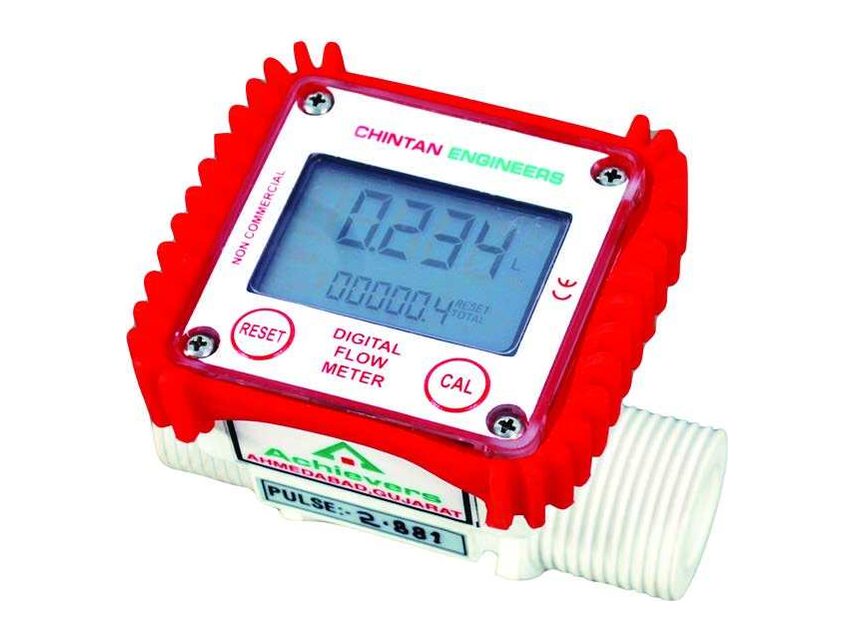

Il sensore di flusso elicoidale con display CE-210 è un flussometro prodotto da Chintan Engineers per la gestione di gasolio e fluidi simili.
Nella scheda tecnica del catalogo, la precisione è indicata a +/- 0,5 o 1% FSD, e la pressione di esercizio nominale è fino a 25 bar.
La dimensione della connessione è Thread (M).
Il catalogo dei fornitori non riporta un'omologazione specifica per questo modello; si prega di verificare lo stato di certificazione attuale con il nostro team di vendita prima di specificarlo per un'applicazione regolamentata.
Dati
| Prestazione | |
|---|---|
| Pressione massima | fino a 25sbarra |
| Precisione (posizione di installazione standard) | +/- 0,5 o 1% FSD |
| Ripetibilità | 0.05% |
| Pressione massima di esercizio | 2.5Mpa |
| Gamma di portata (per tutte le dimensioni delle tubazioni) | Da 5 a 10.000L/H |
| Temperatura del fluido e dell'ambiente | da -40 a 120°C |
| Meccanico | |
| Allegato | PA66 + GF |
| Rotore | PA66/POM/PPS |
| Lancia | Acciaio inossidabile temprato 316 |
| Cuscinetto | carbonio/pom con sfera in acciaio inox rigido |
| Connessione | Filettatura (M) |
| Elettrico | |
| Modalità di visualizzazione | Display a cristalli liquidi (LCD) a due righe |
| Tipo di sensore (sensore di uscita a impulsi) | Sensore Hall/Reed o bobina di rilevamento |
| Tensione di alimentazione (sensore di uscita a impulsi) | da 5 a 24V CC |
| Bassa tensione di potenza (sensore di uscita a impulsi) | da 2 a 5V CC |
| Livello elettrico elevato (sensore di uscita a impulsi) | superiore a 4,5 V CC (tensione di ingresso 5 V CC) |
| Livello elettrico basso (sensore di uscita a impulsi) | inferiore a 0,5 V CC (tensione di ingresso 5 V CC) |
| Tensione di alimentazione (misuratore a batteria) | 3.0V, dura più di 1 anno |
| Protezione contro le interruzioni di corrente (contatore a batteria) | Il conteggio del totalizzatore viene mantenuto anche in caso di interruzione di corrente. |
| Tensione di alimentazione (uscita 4-20 mA) | 24V CC |
| Segnale di uscita (uscita 4-20 mA) | da 4 a 20Unione delle Nazioni Unite |
Fonte: scheda tecnica del catalogo CE-210. I dettagli potrebbero subire variazioni a seguito dello sviluppo in corso.
Opzioni
| Codice | Cosa cambia |
|---|---|
| CE-210-004 | Tubo da 1/4" BSP, 5-40-400 L/H, 4200 impulsi/litro |
| CE-210-025 | Tubo da 1,25" BSP, 100-1000-10000 L/H, 52 impulsi/litro |
La lunghezza dei tubi flessibili, i tipi di montaggio e le opzioni di collegamento vengono configurati al momento dell'ordine.
Conformità
La scheda tecnica di questo modello non riporta alcuna omologazione; è progettato per uso interno e commerciale, dove non è richiesto il marchio di metrologia legale.
Per trasferimenti di custodia, registrazioni in stile retail o aree a rischio di esplosione, chiedeteci quale modello della gamma possiede l'omologazione necessaria.
Dove funziona
È facile perdere traccia del carburante del generatore tra un rifornimento e l'altro, e i serbatoi giornalieri senza contatore rendono difficile individuare furti e consumi eccessivi. Misurare il carburante in ingresso e monitorarlo…
Raccomandato CE-121 CE-172
Gli impianti di processo devono dosare e dosare fluidi diversi dal gasolio: oli, prodotti chimici, GPL e altri liquidi, spesso in un volume specifico preimpostato per ogni lotto…
Raccomandato CE-136 CE-210
Il rifornimento di carburante per camion e veicoli presso i depositi richiede un sistema di erogazione misurato e ripetibile con relativa registrazione stampata o cartacea, e sempre più spesso una linea separata per AdBlue/DEF oltre a quella per il gasolio.
Raccomandato CE-206 CE-133
File
Richiesta di informazioni
Cinque campi. Rispondiamo con un prezzo, i tempi di consegna e la variante più adatta.
Risposte
Il catalogo indica una precisione di +/- 0,5 o 1% FSD. La ripetibilità, ove specificata, è riportata nella tabella delle specifiche.
La scheda prodotto in nostro possesso non riporta un certificato PESO o di pesi e misure specifico per questo modello. Si prega di verificare con noi lo stato di omologazione attuale prima di utilizzarlo in un contesto di vendita al dettaglio regolamentato o di trasferimento di custodia.
La scheda tecnica del catalogo non riporta un singolo valore di portata per questo modello; consultare la tabella delle specifiche per i valori più vicini.
È progettato per gasolio e carburanti simili; si prega di contattarci prima di utilizzarlo con un fluido non presente nel catalogo, poiché i materiali delle guarnizioni e del corpo sono specifici per ogni fluido.
24 V CC, come da catalogo.
Chintan Engineers offre una garanzia standard del produttore su questo prodotto; per conoscere il periodo e le condizioni di garanzia attuali per questo modello, si prega di contattare il nostro team di vendita.
