مضخة نقل غير مناسبة المواصفات، تعمل بحمض الهيدروكلوريك (HCl) من نوع 30% عند درجة حرارة 45 درجة مئوية، ستتسبب في تلف دافعة قياسية من الفولاذ المقاوم للصدأ SS-316 خلال 72 ساعة بالضبط. أعرف ذلك لأني شاهدت ذلك يحدث في مصنع طلاء كهربائي في منطقة فاتفا الصناعية. وقد كلّف الإغلاق الناتج، وتنظيف الحمض، والاستبدال المصنع ما يقارب 380 ألف روبية هندية في عطلة نهاية أسبوع واحدة.
بعد 22 عامًا من تصميم وتركيب وصيانة أنظمة نقل السوائل في أقسى البيئات الصناعية في الهند، أستطيع أن أؤكد لكم أن النقاش حول مضخة البولي بروبيلين مقابل مضخة الفولاذ المقاوم للصدأ لا يتعلق الأمر بالمادة "الأفضل". بل يتعلق بمطابقة علم المعادن وعلم البوليمرات بدقة مع ديناميكيات السوائل الخاصة بك.
سواء كنت تصمم محطة لمعالجة مياه الصرف الصحي في أنكليشوار أو خط إنتاج مذيبات صيدلانية في بادي، فأنت بحاجة إلى فهم التركيب الميكانيكي لهذه المواد. إليك البيانات الهندسية الأولية التي تستند إليها هذه العملية. مضخة طرد مركزي من البولي بروبيلين و مضخة كيميائية من الفولاذ المقاوم للصدأ حتى تتمكن من تحديد المعدات المناسبة لمشروعك القادم.
لا شك أن الفولاذ المقاوم للصدأ سبيكة استثنائية. في الواقع، تُعد مضخاتنا من سلسلة CE المصنوعة من الفولاذ المقاوم للصدأ المدلفن الخالي من المسام، من الأدوات الأساسية في قطاعات الألبان والأغذية والأدوية. ولكن عند استخدام مضخة قياسية من الفولاذ المقاوم للصدأ 316 في تطبيقات تحتوي على الكلوريدات أو الهالوجينات أو الأحماض المختزلة، فإن ذلك يؤدي إلى تآكل سريع في الحفر والشقوق.
تعمل الأحماض مثل حمض الهيدروكلوريك، وحمض الكبريتيك المخفف (H2SO4)، وسوائل التنظيف التي تحتوي على الكلور (Cl2) أو ثاني أكسيد الكبريت (SO2) أو البروم (Br2) على إزالة طبقة أكسيد الكروم الخاملة من الفولاذ المقاوم للصدأ. وبمجرد اختراق هذه الطبقة، يتفكك كل من المروحة وغلافها الحلزوني. بصراحة، الأمر ليس بهذه البساطة. لو سوف يفشل، لكن متى.
هذا هو السبب تحديداً وراء التحول إلى مضخة طرد مركزي من البولي بروبيلين يصبح إلزاميًا. البولي بروبيلين (PP) هو مادة لدنة حرارية مصممة هندسيًا توفر خمولًا كيميائيًا شبه كامل تجاه مجموعة واسعة من القلويات والأحماض المسببة للتآكل.
لا تستخدم مضخة فولاذية عادية مع حمض الهيدروكلوريك (HCl) أو كلوريد الحديديك. ستؤدي أيونات الكلوريد إلى تآكل موضعي كارثي. في هذه التطبيقات، يُعد استخدام طرف رطب مصنوع من البولي بروبيلين (PP) أو البولي فينيليدين فلورايد (PVDF) أو البولي إيثيلين عالي الوزن الجزيئي (UHMWPE) أمرًا لا غنى عنه.
عند تصميم مضخات البولي بروبيلين في شركة شينتان للهندسة، نلتزم التزامًا تامًا بمعايير DIN 24256 / ISO 5199. لا يقتصر الأمر على مجرد شهادة مطابقة للمواصفات، بل يتطلب غلافًا حلزونيًا متينًا من قطعة واحدة وهيكلًا معززًا بشكل كبير. قد يتشوه البولي بروبيلين النقي تحت الضغط العالي أو درجات الحرارة المرتفعة، ولذلك يُعد تصميم دعامة التثبيت أمرًا بالغ الأهمية.
تتضمن مواصفاتنا القياسية ما يلي:
من عيوب البولي بروبيلين التحلل الحراري. تعمل مضخاتنا المصنوعة من البولي بروبيلين بشكل مستمر حتى درجة حرارة 120 درجة مئوية. إذا تجاوزت درجة حرارة سائل العملية لديك هذه الدرجة، فسيتعين علينا البحث عن مضخات معدنية أو مضخات مصنوعة من بوليمرات فلورية متخصصة للغاية.
تبدأ معظم أعطال المضخات من آلية منع التسرب. بالنسبة للمواد شديدة التآكل والسامة، مثل الأمونيا المستخدمة في عملية التنظيف، نستخدم موانع تسرب ميكانيكية من مادة PTFE (مثبتة داخليًا أو خارجيًا). تضمن هذه المادة عدم ملامسة الزنبرك المعدني لمانع التسرب للسائل.
هل تواجه مشاكل متكررة في مانعات التسرب في خطوط نقل الأحماض؟
قم بالترقية إلى مضخة PP متوافقة مع معيار ISO 5199 مزودة بختم ميكانيكي من مادة PTFE لإيقاف التسريبات المسببة للتآكل بشكل دائم.
لقد قمت بمراجعة عدد كافٍ من أنظمة السوائل لأعرف أنه عندما تبتعد عن الأحماض القاسية وتدخل عالم المذيبات العضوية أو السوائل اللزجة أو الحلقات ذات درجات الحرارة العالية، فإن الفولاذ المقاوم للصدأ هو الأفضل.
هذه هي البيئة التي صممنا عليها بالضبط مضخات من الفولاذ المقاوم للصدأ - سلسلة CE و مضخة سحب خلفي من سلسلة BPO الحاصلة على شهادة CE للغزو.
تتميز سلسلة CE بسطحها الخالي من المسام والمقاوم للتنقر. ولأنها مصنوعة من الفولاذ المقاوم للصدأ المدلفن (بدلاً من الصب)، فإن فقدان الاحتكاك يقل بشكل كبير. وهذا يسمح للمضخة بمعالجة السوائل ذات لزوجة تصل إلى 1500 سنتيبواز (cP)، وهي لزوجة تتسبب في حدوث تجويف وتوقف مضخة البولي بروبيلين القياسية.
هذا يجعل مضخة كيميائية من الفولاذ المقاوم للصدأ مثالي لـ:
في البيئات الصناعية الثقيلة، تُعدّ سرعة الصيانة عاملاً حاسماً. تتميز سلسلة BPO الخاصة بنا (المتوافقة مع معيار DIN 24255 / ISO 2858) بتصميم يسمح بسحب الأجزاء الخلفية. هذا يعني أن فريق الصيانة لديكم يستطيع سحب مجموعة الدوران بالكامل - المروحة، والعمود، والمحامل - دون التأثير على أنابيب السحب والتوصيل الثقيلة.
علاوة على ذلك، بالنسبة للوسائط العدوانية التي ليست حمضية للغاية (مثل بعض المذيبات العدوانية)، فإن غلاف الحديد الزهر BPO الخاص بنا يتضمن سماحية تآكل تزيد عن 3 مم، مما يوفر سنوات من العمر الممتد، مصمم لضغط تشغيل 16 بار.
إذا كنت تنقل سوائل تزيد لزوجتها عن 1500 سنتي بواز أو تعمل عند ضغوط تتجاوز 10 بار، فاستبعد خيارات البولي بروبيلين فورًا. حدد مضخة من الفولاذ المقاوم للصدأ SS-316 الملفوف بتصميم سحب خلفي لتحقيق أفضل متوسط زمني بين الأعطال.
للتغلب على ضجيج التسويق، إليكم كيف تتنافس التقنيتان فعلياً في أرضية المصنع، استناداً إلى بيانات التركيب الميداني التي جمعناها على مدار 22 عاماً.
| المعايير الهندسية | مضخة طرد مركزي من البولي بروبيلين | مضخة كيميائية من الفولاذ المقاوم للصدأ (سلسلة CE) |
| :— | :— | :— |
| الأفضل لـ | الأحماض الكاوية، والقلويات، وأجهزة التنظيف | المذيبات، والوسائط الغذائية، والسوائل اللزجة |
| أقصى درجة حرارة | تصل درجة الحرارة إلى 120 درجة مئوية | 200 درجة مئوية فأكثر (حسب نوع مانع التسرب) |
| حد اللزوجة | منخفض إلى متوسط | تصل إلى 1500 سنتي بويز |
| مقاومة التآكل | فعال ضد الكلوريدات/الأحماض | معرضة للكلوريدات/الهالوجينات |
| مقاومة التآكل | جيد (مع مروحة شبه مفتوحة) | معتدل (إلا إذا كان ذو وجه قاسٍ) |
| ملف التكاليف | انخفاض النفقات الرأسمالية الأولية | تكلفة أولية أعلى، وتكلفة إجمالية أقل في التطبيق المناسب |
| التطبيقات النموذجية | معالجة المياه الكهربائية، الطلاء الكهربائي، إزالة الترسبات | الأدوية، منتجات الألبان، أنظمة التناضح العكسي، نقل الحبر |
عند تحديد مضخة نقل المواد الكيميائية، الهند يطرح هذا الأمر تحديات فريدة ومحلية للغاية. أقوم بشكل متكرر بفحص المنشآت في المناطق الساحلية مثل داهيج أو المناطق ذات الرطوبة العالية خلال موسم الرياح الموسمية.
إذا قمت بتركيب مضخة حديدية تقليدية في بيئة غنية بالأحماض، فسيتآكل غلافها الخارجي قبل أن يتلف داخلها. ولمعالجة هذه المشكلة، تتميز مضخاتنا المصنوعة من البولي بروبيلين بغلاف مزود بحلقة معدنية خارجية لضمان ثبات الأبعاد، ومطلية خصيصًا لمقاومة التآكل الجوي الشديد.
في محاور الطلاء الكهربائي، تُعدّ تقلبات الجهد الكهربائي أمرًا شبه مؤكد. فالمروحة الثقيلة غير المتوازنة ستؤدي إلى تلف المحامل أثناء اندفاعات بدء التشغيل. تتميز مضخاتنا المصنوعة من البولي بروبيلين بمراوح متوازنة ديناميكيًا وهيدروليكيًا لتقليل الأحمال الشعاعية، وتتوافق تمامًا مع محامل الكرات المزدوجة الموجودة في حوامل CI GRFG-26.
لماذا يتجاهل العديد من مديري المصانع التكلفة الإجمالية للملكية حتى تتعطل المضخة فعلياً في المصنع؟ دعونا نلقي نظرة على حساب واقعي للتكلفة الإجمالية للملكية لخط نقل بسعة 15 متر مكعب/ساعة ينقل حمض الكبريتيك 20% عند درجة حرارة الغرفة.
السيناريو أ: استخدام مضخة SS-304 أساسية بشكل غير صحيح
السيناريو ب: تحديد مواصفات مضخة طرد مركزي من البولي بروبيلين
الحسابات الرياضية قاسية ولا يمكن إنكارها. توافق المواد هو العامل الحاسم في عائد الاستثمار لنظام السوائل الخاص بك.
يعتقد العديد من مديري المصانع خطأً أن مضخات الدفع المغناطيسي (بدون مانع تسرب) متوفرة فقط بهياكل معدنية. نحن نصنع مضخات متينة مضخة مغناطيسية من البولي بروبيلين وخاصة لنقل السوائل شديدة السمية أو المسببة للتآكل حيث يكون منع التسرب أمراً بالغ الأهمية من الناحية البيئية والسلامة.
أؤكد باستمرار على المحاذاة الميكانيكية في عملي تركيب عداد تدفق الوقود: دليل إعداد المهندس, وينطبق المبدأ نفسه تماماً على المضخات الكيميائية. فالمحاذاة الميكانيكية تحدد عمر الوحدة.
إذا كنت تواجه تقلبات في معدلات التدفق أو انخفاضات في الضغط تُسبب إجهادًا ميكانيكيًا للمضخات، فقد يكون السبب هو معايرة النظام بشكل عام. وكما هو الحال مع معالجة انحراف الإشارة في القياس، تتطلب معالجة الانحراف الهيدروليكي اتباع نهج منهجي. يمكنك الاطلاع على أفكاري حول تشخيص النظام في منشورنا استكشاف أعطال مقياس تدفق الوقود وإصلاحها: إصلاح الانحراف وفقدان الإشارة شرط.
هل تحتاج إلى مضخة مصممة للعمل بضغط 16 بار؟
توفر سلسلة CE Backpullout BPO الخاصة بنا هياكل من الحديد الزهر والفولاذ المقاوم للصدأ شديدة التحمل لأصعب الحلقات الصناعية.
بالتأكيد لا. البولي بروبيلين ليس موصلاً للكهرباء بطبيعته، مما يعني أن الكهرباء الساكنة قد تتراكم وتسبب شرارة كهربائية. بالنسبة للمذيبات شديدة الاشتعال مثل التولوين أو الهكسان، يجب استخدام مضخة كيميائية من الفولاذ المقاوم للصدأ (مثل سلسلة CE الخاصة بنا) مؤرضة بشكل صحيح، ويفضل أن تكون مزودة بمحرك معتمد من ATEX.
تُصمَّم مضخات الطرد المركزي القياسية المصنوعة من البولي بروبيلين عادةً لضغوط نظام تصل إلى 6 إلى 10 بار، وذلك حسب درجة الحرارة. تؤدي الضغوط العالية عند درجات الحرارة المرتفعة إلى زحف البوليمر. لذا، في التطبيقات التي تتطلب ضغط 16 بار، يلزم استخدام سلسلة BPO ذات الأغلفة المعدنية.

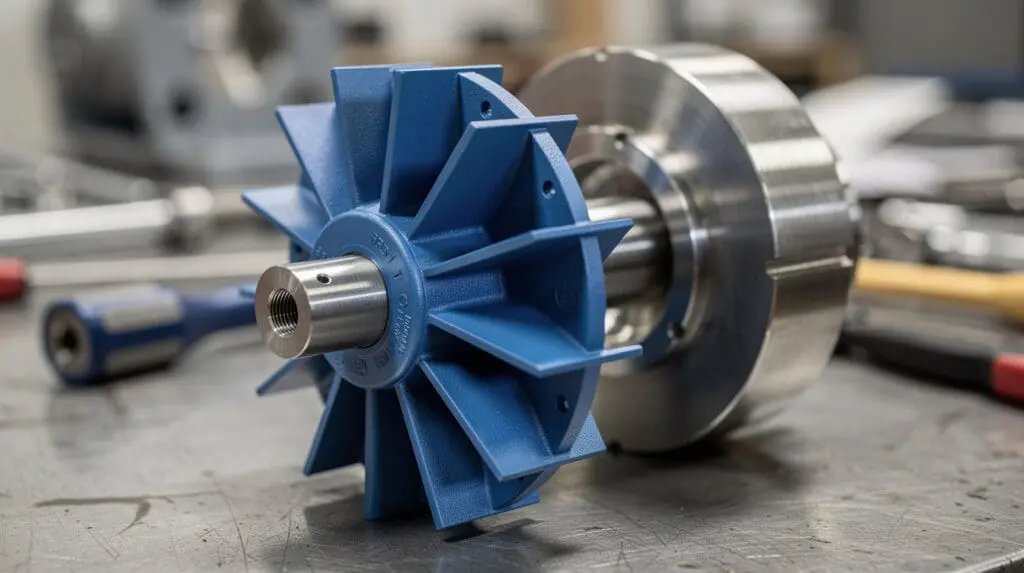

في التطبيقات الكيميائية وتطبيقات معالجة المياه، غالباً ما تحمل السوائل رواسب أو أملاحاً أو جزيئات عالقة (كما هو الحال في خطوط الطلاء الكهربائي أو التخليل). يمنع المروحة شبه المفتوحة الانسداد ويجعل التنظيف أسهل بكثير، بينما تتراكم الرواسب بسرعة في المروحة المغلقة.
تستخدم مضخة البولي بروبيلين القياسية مانع تسرب ميكانيكي (أو حشوة مانعة للتسرب) عند نقطة اختراق العمود للغلاف. أما مضخة البولي بروبيلين المغناطيسية فهي خالية تمامًا من موانع التسرب. حيث يربط محرك مغناطيسي المحرك بالمروحة عبر غلاف صلب، مما يضمن عدم التسرب على الإطلاق، وهو أمر بالغ الأهمية للمواد الكيميائية شديدة السمية أو باهظة الثمن.
بينما تخضع أجهزة القياس لقواعد قياس محددة (والتي أفصلها في كتابنا) قواعد مكتب المواصفات الهندية (BIS) والمنظمة الدولية للمقاييس القانونية (OIML) لموزعات الديزل الهندية يجب تحديد المضخات الكيميائية وفقًا لمعايير الأبعاد والأداء مثل DIN 24256 / ISO 5199 للمضخات البوليمرية، و DIN 24255 / ISO 2858 للمضخات المعدنية ذات السحب الخلفي.
بعد تحديد أكثر من 5000 نظام لمعالجة السوائل، فإن توصيتي تتلخص في مراجعة دقيقة للتركيب الكيميائي للسائل الخاص بك.
إذا كنت تنقل الحليب، أو مياه التناضح العكسي، أو المواد الصيدلانية الفعالة، أو الشراب عالي اللزوجة (حتى 1500 سنتي بواز)، أو المذيبات شديدة الاشتعال، سلسلة CE من الفولاذ المقاوم للصدأ هو خيارك الأمثل.
مع ذلك، إذا كانت عمليتك تتضمن استخدام حمض الهيدروكلوريك، أو حمض الكبريتيك، أو أحواض الطلاء الكهربائي، أو غازات التنظيف المسببة للتآكل مثل الأمونيا، أو ثاني أكسيد الكربون، أو ثاني أكسيد الكبريت، فلا تُهدر رأس مالك على الأجزاء المعدنية الرطبة. حدد نوعاً مناسباً. مضخة طرد مركزي من البولي بروبيلين تم تصنيعها وفقًا لمعايير ISO 5199، ومجهزة بختم ميكانيكي من مادة PTFE وغطاء عمود من مادة Hastelloy أو السيراميك.
إن إتقان علم المعادن من المرة الأولى سيوفر عليك مئات الآلاف من تكاليف التوقف التشغيلي.
