يُكلّف توقفٌ غير مُجدول لمدة أربع ساعات خلال ذروة موسم عصر قصب السكر في مصنع سكر تبلغ طاقته الإنتاجية 5000 طن يوميًا ما يُقارب 850 ألف روبية هندية من خسائر الإنتاج وهدر السكر. خلال 22 عامًا قضيتها في شركة شينتان للهندسة، شاهدتُ مديري المصانع يستنزفون ميزانيات الصيانة بالكامل بسبب ذوبان دافعة مضخة حديدية قياسية في حلقة إزالة الترسبات بحمض الهيدروكلوريك 5%. عند نقل ماء الجير وحمض الفوسفوريك والنفايات السائلة شديدة التآكل، تُصبح المضخات المعدنية عبئًا ماليًا.
تُعدّ صناعة السكر من الصناعات التي تُسبّب تآكلاً شديداً. فوجود ثاني أكسيد الكبريت (SO2)، والتقلبات الحادة في درجة الحموضة في أجهزة التصفية، والمواد الكيميائية القاسية اللازمة لعمليات التبخير، كلها عوامل تستدعي استخدام البوليمرات بدلاً من المعادن. وهنا تحديداً تبرز أهمية المضخات الطاردة المركزية المصنوعة من البولي بروبيلين (PP) والبولي فينيليدين فلورايد (PVDF) كضرورة هندسية.
بينما أقضي معظم وقتي في ضمان توافق تتبع وقود الغلايات والدبس مع معايير القياس القانونية IS 14883 وOIML R117، فإن نقل السوائل داخل محطات المواد الكيميائية يتطلب التزامًا صارمًا بمعايير المضخات DIN 24256 وISO 5199. إليكم السبب في أن مضخات البولي بروبيلين الصناعية المقاومة للتآكل هي الخيار الأمثل من الناحية الرياضية لوحدات نقل المواد الكيميائية لديكم.
في هذه المقالة
التكلفة الحقيقية للتآكل في صناعة السكر
تُشكّل دوائر معالجة المواد الكيميائية وتنظيفها في مصانع السكر بيئةً قاسيةً للغاية. فتقلبات جهد الشبكة الكهربائية في المناطق الريفية تعني أن المضخات تعمل غالبًا خارج نطاق كفاءتها المثلى، مما يُسبب اهتزازات تُسرّع من التآكل الميكانيكي. أضف إلى ذلك الرطوبة العالية في موسم الرياح الموسمية التي تُهاجم الهياكل المصنوعة من الحديد الزهر من الخارج - صدقني، لا يُجدي الحديد الزهر نفعًا في رطوبة 90% - والسوائل شديدة الحموضة التي تُهاجم الأجزاء الداخلية، وستحصل على وصفةٍ لعطلٍ كارثي.
في عملية الكبرتة، ينتج غاز ثاني أكسيد الكبريت مركبات كبريتية شديدة التآكل. خلال الصيانة الدورية خارج الموسم أو عمليات الغلي الأسبوعية، تُغمر المبخرات وأحواض التفريغ بالصودا الكاوية، ثم يُضاف إليها حمض الهيدروكلوريك أو حمض السلفاميك لإزالة رواسب السيليكا والكالسيوم العنيدة.
(لقد فقدتُ العدّ من كثرة المشغلين الذين رأيتهم يستخدمون مضخات SS-316 لنقل حمض الهيدروكلوريك 10%، ظنًا منهم أن "الفولاذ المقاوم للصدأ" يعني أنه لا يُقهر. حمض الهيدروكلوريك يُتلف SS-316 بسرعة من خلال تشقق التآكل الناتج عن إجهاد الكلوريد. أنت بحاجة إلى أطراف رطبة غير معدنية.)

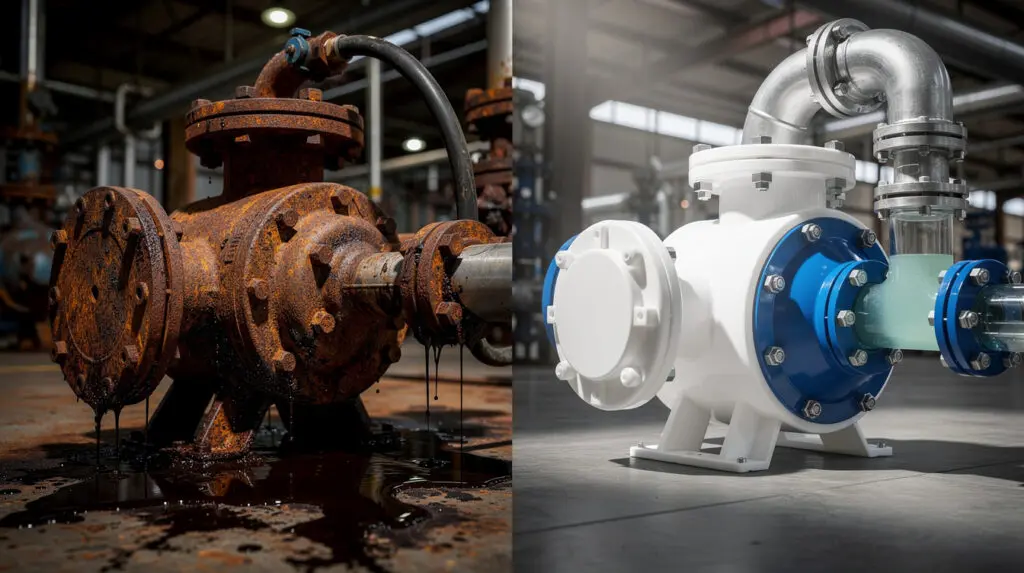

التكلفة الإجمالية للملكية على مدى 3 سنوات: مقارنة بين مضخة الحديد الزهر ومضخة البولي بروبيلين في ظروف التشغيل الحمضية
فيما يلي التكلفة الإجمالية الفعلية للملكية (TCO) لمضخة نقل إزالة الترسبات من المبخر (30 م³/ساعة عند 20 م ارتفاع) التي تعمل بشكل متقطع.
| عامل التكلفة | مضخة من الحديد الزهر | مضخة طرد مركزي من البولي بروبيلين |
| :— | :— | :— |
| رأس المال الأولي | ٤٥٠٠٠ روبية هندية | ٦٥٠٠٠ روبية هندية |
| عمر مقاومة التآكل | 6-8 أشهر | أكثر من 5 سنوات (كيميائية) |
| قطع الغيار السنوية | 30,000 روبية (مراوح/غلاف) | ٨٠٠٠ روبية (أختام/أكمام) |
| خسائر وقت التوقف | 150,000 روبية هندية (تقديرات مسربة) | ٠ روبية (إذا تم التشغيل ضمن درجة الحرارة المحددة) |
| إجمالي تكلفة الملكية على مدى 3 سنوات | ٢٨٥٠٠٠ روبية هندية فأكثر | ٨٩٠٠٠ روبية هندية |
الأرقام لا جدال فيها. مضخة البولي بروبيلين المصممة بشكل صحيح تعوض تكلفتها الإضافية خلال موسم التكسير الأول ببساطة من خلال عدم تعطلها.
هل تتكبد خسائر مالية بسبب تآكل المضخات؟
قم بترقية محطات الجرعات الكيميائية الخاصة بك باستخدام مضخات البولي بروبيلين المتوافقة مع معيار ISO 5199 والمصممة خصيصًا للبيئات الصناعية الهندية القاسية.
هندسة مضخة البولي بروبيلين المناسبة لنقل المواد الكيميائية
لا تتجاوز موثوقية أي مضخة كيميائية ثبات أبعادها وكفاءة مانع التسرب الميكانيكي. صُممت مضخاتنا الطاردة المركزية المصنوعة من البولي بروبيلين وفقًا لمعايير DIN 24256 / ISO 5199 بدقة متناهية. قد تبدو هذه المعايير معقدة للمشغل، لكنها في الواقع العملي تُحدد أبعاد قاعدة المضخة، وحدود انحراف العمود، وعمر المحامل، مما يضمن عدم تشقق الأنابيب عند تعرض المضخة لضغط التشغيل.
مواصفات البناء الأساسية
استنادًا إلى البيانات الميدانية في مناطق زراعة قصب السكر في ولايتي ماهاراشترا وأوتار براديش، إليكم البنية المطلوبة للبقاء:

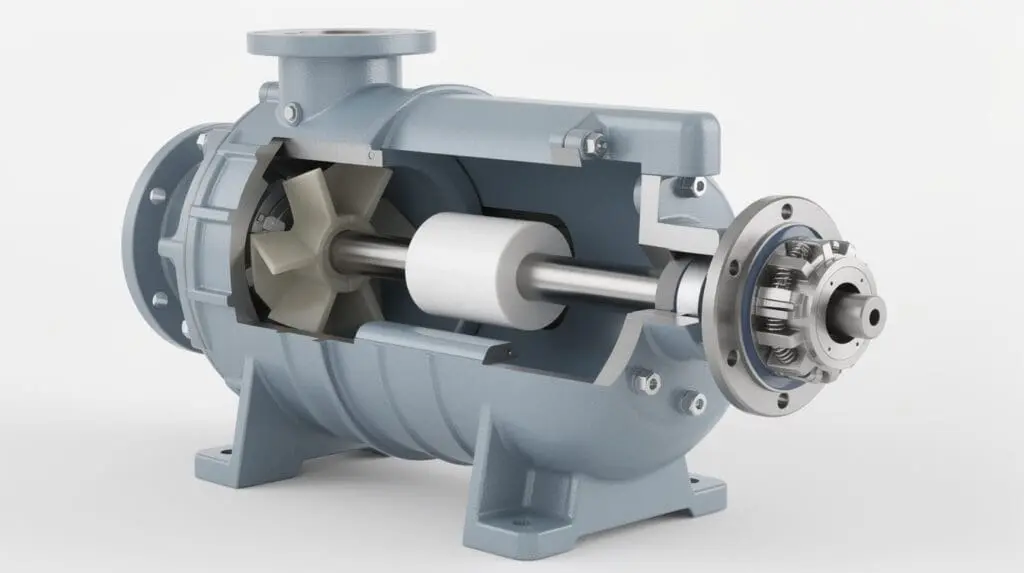

- غلاف: تصميم حلزوني أفقي من قطعة واحدة. هذا التصميم يزيل نقطة الضعف الموجودة في الأغلفة المنقسمة حيث يتسرب الحمض حتمًا عبر الحشيات. نستخدم مواد ذات جدران سميكة من البولي بروبيلين، أو البلاستيك المقوى بالألياف الزجاجية، أو البولي إيثيلين فائق الوزن الجزيئي، أو البولي فينيليدين فلورايد، وذلك حسب نوع السائل ودرجة الحرارة.
- المكره: مروحة نصف مفتوحة متوازنة ديناميكيًا وهيدروليكيًا. لا أستطيع التأكيد بما فيه الكفاية على أن المواد الكيميائية المستخدمة في مصانع السكر نادرًا ما تكون سوائل نقية. أما حليب الجير فهو عبارة عن معلق. المروحة المغلقة ستسدّ في غضون ساعات. يسمح التصميم نصف المفتوح بمرور المواد الصلبة العالقة دون انسداد.
- قوس المحمل: حديد الزهر GRFG-26 لتوفير دعم صلب مطلق للعمود، مما يؤدي إلى تخميد الاهتزازات الصادرة من المحرك.
- العمود والأكمام: العمود معزول عن السائل. نستخدم أعمدة من الفولاذ المقاوم للصدأ/EN9، ولكن كم يحدد نوع المادة التي تلامس السائل مدى بقائها. نختار أغطية من الألياف الزجاجية المقواة بالبلاستيك، أو السيراميك عالي الألومينا، أو سبيكة 20، أو هاستيلوي بي/سي بناءً على درجة التفاعل الكيميائي.
نصيحة احترافية: يُنصح دائمًا باستخدام أكمام عمود من سبيكة 20 أو هاستيلوي سي إذا كانت محطة معالجة مياه الصرف الصحي لديك تستقبل مياه صرف حمضية مختلطة وغير متوقعة. تُعد الأكمام الخزفية ممتازة للأحماض النقية، ولكنها قد تتشقق تحت تأثير الصدمات الحرارية المفاجئة أثناء عمليات الغسيل.
نقاط الضخ الحرجة في مصنع السكر
إذن، أين يجب وضع هذه المضخات على أرضيتك؟
1. تصفية العصير وإضافة الكبريتات (جرعة الجير)
يتطلب التعامل مع محلول الجير توازناً دقيقاً. فهو مادة كاشطة، وعرضة للترسب، وقلوية للغاية. تمنع مضخة البولي بروبيلين ذات المروحة شبه المفتوحة، والمجهزة بمانع تسرب ميكانيكي خارجي شديد التحمل (أو حشوة مانعة للتسرب خاصة مع شطف بالماء النظيف)، الجير من إتلاف العمود. ويضمن التصميم أحادي المسار وأحادي المرحلة تهوية ذاتية مستمرة في حال وجود غازات عالقة في المحلول.
2. إزالة الترسبات من المبخر (نقل الحمض)
تتطلب عمليات إزالة الترسبات إزالة مواد كاوية وأحماض قوية (حمض الهيدروكلوريك، حمض الكبريتيك). يتميز البولي بروبيلين بخموله الكيميائي حتى درجة حرارة 90 درجة مئوية. إذا تجاوزت درجة حرارة سائل إزالة الترسبات 90 درجة مئوية، نقوم بترقية مادة الجزء المبلل إلى PVDF، مما يرفع الحد الحراري إلى 120 درجة مئوية.

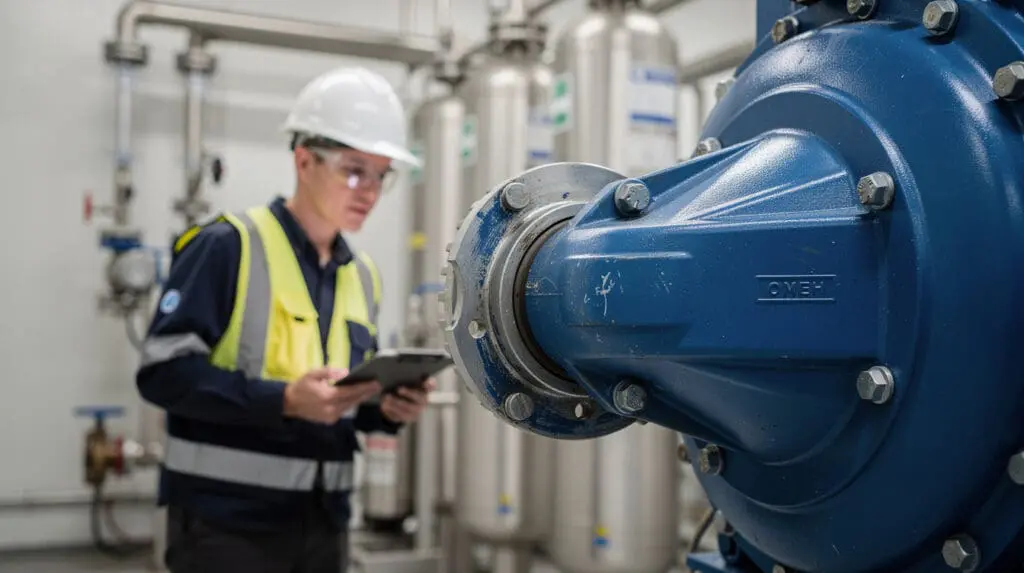

3. محطة معالجة مياه الصرف الصحي (ETP)
تُعرف محطات معالجة مياه الصرف الصحي في مصانع السكر بتقلبات مستويات الحموضة العالية، وانبعاث الغازات المتطايرة ذات الرائحة الكريهة، ووجود المواد الصلبة الكاشطة. تُعد مضخات البولي بروبيلين الخيار الأمثل لتغذية مكابس الترشيح بالأصباغ والمواد الكيميائية في محطة المعالجة، حيث تعمل كمضخات نقل عالية السعة تتجاهل تقلبات الحموضة.
هل تعلم؟ ينتج مصنع سكر نموذجي بطاقة إنتاجية تبلغ 5000 طن يوميًا ما يقارب 500-600 متر مكعب من مياه الصرف الصحي يوميًا. ونظرًا لارتفاع الطلب البيولوجي على الأكسجين (BOD) ووجود مياه غسيل أكالة، تُشكل مضخات معالجة مياه الصرف الصحي المعدنية مشكلة صيانة مستمرة. يُزيل البولي بروبيلين هذا الخطر تمامًا.
حدود المواد: ديناميكيات درجة الحرارة والضغط
البولي بروبيلين بوليمر هندسي مذهل، ولكنه مع ذلك يخضع لقوانين الديناميكا الحرارية. في الواقع، أرفض الموافقة على طلب مضخة من البولي بروبيلين دون التحقق من درجة حرارة السائل بدقة.
صُممت مضخاتنا المصنوعة من البولي بروبيلين (PP) والبولي فينيليدين فلورايد (PVDF) لتحمل نطاق درجة حرارة يصل إلى 120 درجة مئوية (باستخدام أنواع PVDF/UHMWPE). في حال تشغيل ماء مغلي (100 درجة مئوية) عبر مضخة PP قياسية تحت ضغط تصريف عالٍ، سيتلين غلاف المضخة ويتشوه، مما يؤدي إلى تلف فوري في مانع التسرب الميكانيكي.
إذا كانت عمليتك تتضمن نقلًا صحيًا للمواد الغذائية - مثل العصير الصافي أو الشراب أو دبس السكر في درجات حرارة الغليان - فأنت بحاجة إلى التخلي عن البوليمرات تمامًا والتحول إلى منتجاتنا مضخات من الفولاذ المقاوم للصدأ - سلسلة CE. تتميز هذه المنتجات بهيكل من الفولاذ المقاوم للصدأ المدلفن مع سطح خالٍ من المسام وغير قابل للتآكل قادر على التعامل مع لزوجة تصل إلى 1500 سنتيبويز.
حسم الصفقة: الأختام الميكانيكية مقابل حشوات الغدد
يُعدّ مانع التسرب قلب مضخة المواد الكيميائية. نُقدّم خدمات نقل المواد الكيميائية في مصانع السكر، وتشمل:
- مانع تسرب ميكانيكي من مادة PTFE: يمكن تركيبه داخلياً أو خارجياً. يحافظ التركيب الخارجي على آليات الزنبرك الحساسة بعيداً تماماً عن السائل المسبب للتآكل. مثالي للأحماض والمواد الكاوية النظيفة.
- حشوة الغدة (مصنوعة من التفلون): غالباً ما يفضل استخدامها في المطاحن الريفية الهندية لمادة الجير السائلة، حيث يمكن لفرق الصيانة مراقبتها وتعديلها بشكل واضح دون الحاجة إلى تفكيك المضخة.
تحذير: لا تسمح أبدًا بتشغيل مضخة البولي بروبيلين المزودة بختم ميكانيكي من مادة PTFE وهي جافة، ولو لمدة 30 ثانية. فبدون سائل لتزييت وتبريد أسطح الختم، ستؤدي حرارة الاحتكاك إلى انصهار الصفيحة الخلفية المصنوعة من البولي بروبيلين وتدمير الختم بشكل دائم.
تكامل الأسطول والمصنع
لا يقتصر تحسين مصنع السكر على محطات المواد الكيميائية فحسب، بل يعتمد المصنع خلال موسم العصر بشكل كبير على أسطول ضخم من جرارات نقل قصب السكر ومولدات الطاقة الداخلية التي تعمل بالديزل.
كما أن استخدام المضخة الخاطئة يكلفك وقت التوقف، فإن استخدام مقياس مستوى الوقود في ساحة الوقود يكلفك سرقة الديزل وانسكابه. إذا كنت جادًا بشأن كفاءة المصنع، فعليك ترقية نظام توزيع الوقود لديك باستخدام موزع وقود متنقل واقرأ عن سبب حاجتك إلى الانتقال من مقياس تدفق الوقود مقابل مقياس الزيت لإيقاف خسائر الوقود غير المسجلة.

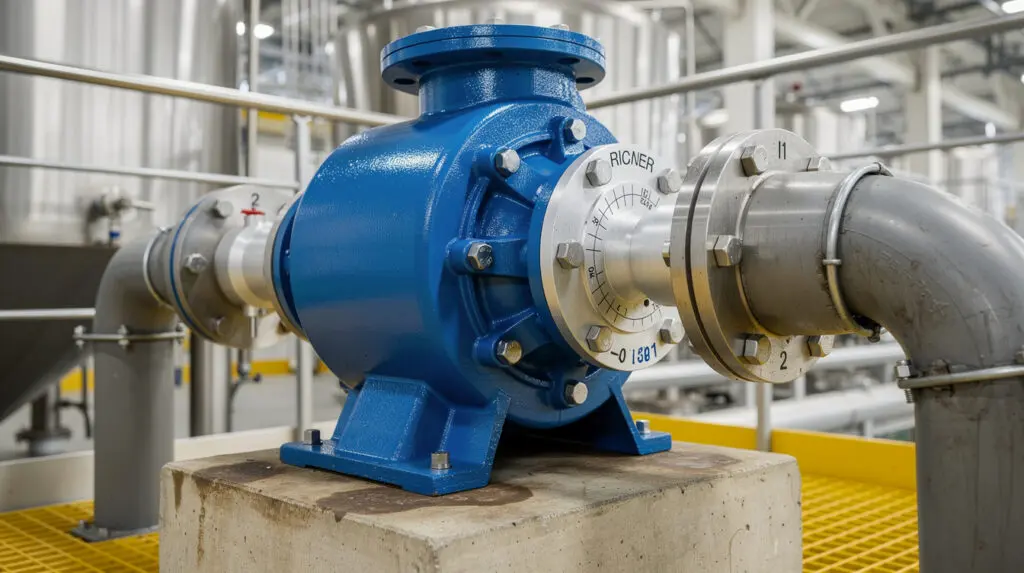

بروتوكولات التركيب المناسبة للظروف الهندية
استنادًا إلى مئات عمليات التركيب في مختلف مناطق GIDC والتعاونيات الريفية، إليكم قواعد التركيب غير القابلة للتفاوض لمضخات PP:
- حشو قاعدة التثبيت: المضخات غير المعدنية أخف وزنًا من مضخات الحديد الزهر، لكنها لا تُخفف اهتزاز المحرك بشكل طبيعي. يجب تثبيت دعامة محمل الحديد الزهر والإطار الأساسي بالكامل في قاعدة خرسانية صلبة باستخدام مادة لاصقة.
- إجهاد الأنابيب: لا تتحمل أغلفة البولي بروبيلين وزن أنابيب الصلب غير المدعومة. لذا، يجب تركيب دعامات أنابيب مستقلة مباشرةً قبل شفة السحب وبعد شفة التفريغ. وإلا، فإن نقل إجهاد الأنابيب إلى غلاف المضخة سيؤدي إلى تشققه.
- تم غمر نظام الشفط: لا تُعدّ مضخات الطرد المركزي المصنوعة من البولي بروبيلين ذاتية التحضير إلا إذا صُممت خصيصًا لهذا الغرض. احرص دائمًا على وجود ضغط سحب موجب (رأس سحب موجب) لمنع التكهف والتشغيل الجاف.
هل تحتاج إلى تحديد حجم خطوط معالجة مياه الصرف الصحي أو خطوط إزالة الترسبات الكلسية من قبل خبير؟
لا تعتمد على التخمين في تحديد مواصفات المضخات الكيميائية. دع فريقنا الهندسي يحسب بدقة صافي الضغط عند ارتفاع رأس المال (NPSHa)، وضبط المروحة، وتوافق المواد مع عمليتك.
الأسئلة الشائعة
ما هي أقصى درجة حرارة يمكن أن تتحملها مضخة البولي بروبيلين في مصنع السكر؟
يتحمل البولي بروبيلين القياسي درجات حرارة تصل إلى 80 درجة مئوية بأمان. أما بالنسبة لدرجات الحرارة الأعلى التي تصل إلى 120 درجة مئوية، فنستخدم بوليمرات متطورة مثل PVDF أو UHMWPE، وذلك حسب التركيز الكيميائي.
لماذا نستخدم دافعًا شبه مفتوح في إنتاج حليب الجير؟
يحتوي محلول الجير على مواد صلبة عالقة تتكتل. يؤدي استخدام دافع مغلق إلى تراكم هذه المواد الصلبة بسرعة وانسداده، مما يتسبب في زيادة الحمل على المحرك. أما استخدام دافع شبه مفتوح فيسمح بمرور هذه المواد الصلبة عبر غلاف المضخة أحادي المرحلة مع الحفاظ على الكفاءة الهيدروليكية.
هل يمكن تشغيل مضخة PP وهي جافة؟
لا. تعتمد مضخات الطرد المركزي المصنوعة من البولي بروبيلين على سائل المعالجة لتبريد وتزييت أسطح مانع التسرب الميكانيكي. تشغيلها بدون سائل سيؤدي إلى تراكم سريع للحرارة، مما يؤدي إلى انصهار الغلاف البوليمري المحيط بمانع التسرب وتلف أسطحه.
كيف يؤثر تذبذب الجهد على أداء مضخة PP؟
غالباً ما تواجه مصانع السكر الريفية انخفاضاً في الجهد الكهربائي. يؤدي انخفاض الجهد إلى تقليل سرعة دوران المحرك، مما يُقلل بشكل كبير من ضغط المضخة وتدفقها (وفقاً لقوانين التقارب). إذا انخفض الضغط عن الحد الأدنى المطلوب للنظام، ستتوقف المضخة عن العمل، مما يؤدي إلى غليان السائل داخل الغلاف وتسبب عطلاً حرارياً كارثياً.
هل من الأفضل استخدام مضخات الدفع المغناطيسي للمواد الكيميائية؟
لضمان نقل المواد الكيميائية النظيفة شديدة الخطورة دون أي تسرب على الإطلاق، فإن منتجاتنا مضخة مغناطيسية من البولي بروبيلين يُعد هذا النوع مثاليًا لعدم احتوائه على مانع تسرب للمحور. مع ذلك، إذا احتوى السائل على أي مواد صلبة عالقة (مثل الجير أو رواسب محطات معالجة مياه الصرف الصحي)، فسيتعطل المحرك المغناطيسي؛ لذا يلزم استخدام مضخة من البولي بروبيلين ذات مانع تسرب ميكانيكي.
الحكم الهندسي النهائي
توقفوا عن إهدار ميزانيات الصيانة على مضخات الحديد الزهر المستهلكة في مناطقكم الكيميائية. تعتمد ربحية مصفاة السكر على استمرارية الإنتاج خلال موسم العصر. أي عطل في مضخة في دائرة الكبرتة أو إزالة الترسبات يؤدي إلى توقف كامل لعملية التبخير.
استنادًا إلى بيانات معالجة السوائل على مدى 22 عامًا، أوصي بشدة باستخدام مضخات البولي بروبيلين ذات الغلاف الحلزوني المفرد والمنفصل أفقيًا، والمزودة بمراوح شبه مفتوحة، لجميع مهام نقل الأحماض والقلويات والجير عند درجات حرارة أقل من 90 درجة مئوية. أما بالنسبة للتطبيقات التي تصل درجة حرارتها إلى 120 درجة مئوية، فيُنصح باستخدام مضخات PVDF. تأكد من أن غلاف العمود مصنوع من سبيكة Hastelloy C أو Alloy-20، واحرص على عزل غلاف المضخة تمامًا عن إجهاد الأنابيب.
احسب تكلفة استبدال المضخات خلال السنوات الثلاث الماضية. ستشير الأرقام مباشرةً إلى استخدام البوليمرات المُهندسة في كل مرة.
