مواصفات ودليل قياسات موزعات الوقود المتنقلة

يُكلّف انحراف معايرة جهاز قياس التدفق 1%، عند معدل تدفق قياسي يبلغ 5000 لتر/يوم، عملياتكم 135 ألف روبية هندية شهريًا من وقود الديزل غير المُتتبَّع. لقد أمضيتُ 22 عامًا في معايرة أنظمة قياس التدفق في جميع أنحاء الهند، من مصافي ONGC الرئيسية إلى المناطق الصناعية النائية GIDC، والمشكلة الأساسية عادةً ما تكون واحدة. يقوم مديرو الأساطيل بتركيب عدادات تدفق زراعية رخيصة وغير معتمدة على صهاريج الديزل الخاصة بهم، ويواجهون حالات فشل هائلة في مطابقة الحجم في نهاية الشهر، ويتساءلون أين ذهب الوقود.

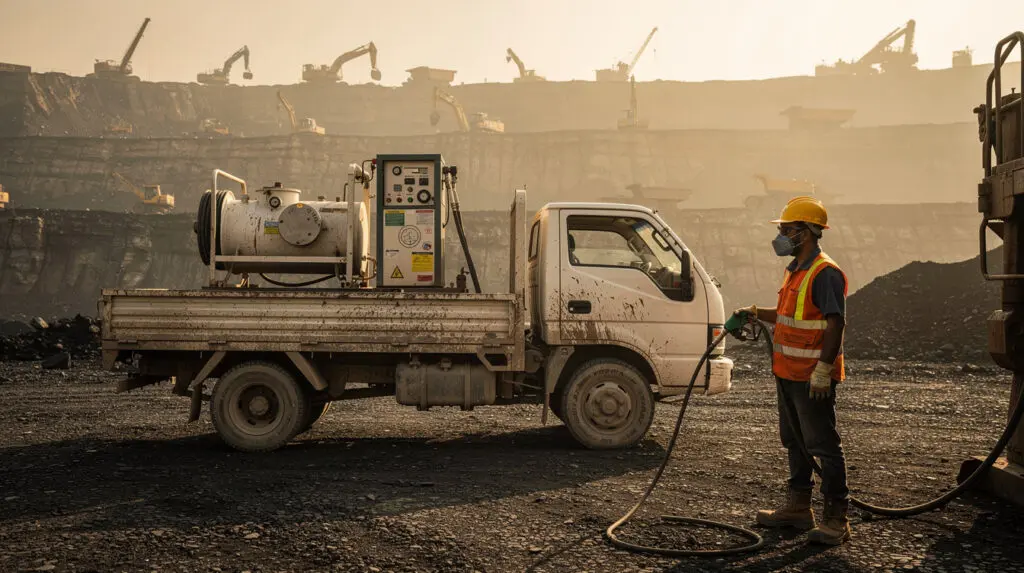

يختلف التزويد بالوقود المتنقل اختلافًا جوهريًا عن التزويد الثابت في المستودعات. فعند تركيب مضخة وعداد على هيكل شاحنة تاتا أو شاحنة نقل متجهة إلى منجم مكشوف، تتعرض معدات القياس لاهتزازات شديدة في الهيكل، وتقلبات في الجهد الكهربائي (12/24 فولت)، ودخول كميات كبيرة من الغبار، وتهوية مستمرة للديزل نتيجة لحركة الوقود داخل الخزان. لا يمكن حل هذه المشكلة باستخدام غلاف عداد مياه عادي ومضخة طرد مركزي. أنت بحاجة إلى معدات تزويد وقود متنقلة عالية الدقة، مصممة خصيصًا لتحمل ظروف الطرق القاسية.

بعد تسجيل عقود من البيانات الميدانية، إليكم الحقيقة غير المفلترة حول ما يجعل موزع الوقود المتنقل دقيقًا وقابلًا للتدقيق ومتوافقًا مع متطلبات القياس القانوني - وكيفية تحديد القاعدة المناسبة لخزان الوقود الخاص بك.

ديناميكا الموائع في النقل: لماذا يُعد اختيار العداد أمرًا مهمًا؟

لقد فحصتُ ما يكفي من شاحنات الخدمة في كوتش لأعرف أن عدادات تدفق التوربينات القياسية لا مكان لها في صهاريج الديزل المتنقلة. الديزل سائل متوسط اللزوجة (حوالي 2.5 إلى 4.0 سنتي ستوك عند 40 درجة مئوية)، وتتفاوت لزوجته بشكل كبير تبعًا لدرجات الحرارة المحيطة في الهند. اسأل أي مدير موقع يُشغّل منصات حفر - يتصرف الديزل بشكل مختلف تمامًا عند 45 درجة مئوية في راجستان مقارنةً بظروف التجمد تقريبًا في جبال الهيمالايا.

عندما تسير شاحنة الوقود على أرض وعرة، يضطرب الوقود داخل الخزان بشدة، مما يُدخل الهواء المذاب والرغوة إلى خط السحب. إذا كانت شاحنة التوزيع المتنقلة تعتمد على عداد توربيني بسيط يعتمد على السرعة، فإن هذا الهواء يُدير دوار التوربين بنفس كفاءة الديزل السائل. يسجل العداد حجم الهواء، ويُسجل مدير أسطولك تسليم 50 لترًا، لكن الحفارة المُستلمة لا تحصل إلا على 48 لترًا. أنت لا تفقد الوقود بسبب السرقة، بل بسبب قوانين الفيزياء الأساسية.

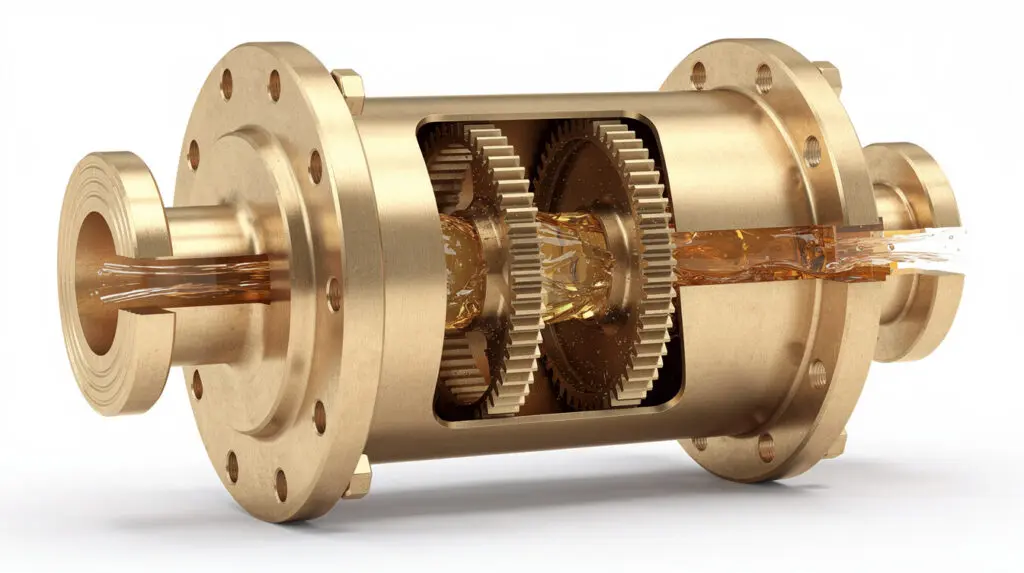

تتطلب الدقة الحقيقية مقياس التدفق الإزاحي الموجب (PD)—وتحديدًا، آلية تروس بيضاوية أو آلية ريش دوارة. تلتقط عدادات الإزاحة الموجبة حجمًا محددًا من السائل في حجرة ميكانيكية قبل تمريره إلى أسفل المجرى. وهي محصنة إلى حد كبير ضد تغيرات اللزوجة في المجرى السابق، وعند اقترانها بجهاز إزالة هواء متكامل، تضمن قياس الوقود السائل وليس الهواء. فلماذا يتم تركيب عداد دقيق بدقة 0.5% على شاحنة إذا كان سيتم تزويدها بالرغوة فقط؟

التغلب على ظروف الموقع الهندي: الطاقة والغبار والتأريض

قبل الخوض في تفاصيل العدادات، لا بد من التطرق إلى مسألة الطاقة. عند تصميم وحدة توزيع متنقلة، يُحدد توافر الطاقة اختيار المضخة. يستخدم معظم مشغلي أساطيل المركبات بطارية المركبة الداخلية، مما يتطلب مضخة دوارة ذات ريش تعمل بجهد 12 أو 24 فولت تيار مستمر.

مع ذلك، لا توفر بطاريات المركبات طاقة نظيفة ومستقرة. فقد ينخفض جهد مجموعة بطاريات قياسية 24 فولت إلى 21 فولت عند تشغيل المحرك بجهد عالٍ أو عندما يواجه المولد صعوبة. وقد رأيتُ وحدات تحكم قياسية تتعطل بسبب افتقارها إلى تنظيم الجهد الأساسي، مما يؤدي إلى إعادة ضبط وحدة المعالجة المركزية أثناء المعالجة ومسح بيانات المعاملات بالكامل.

لهذا السبب تحديدًا صممنا موزعات سلسلة CE الرقمية (مثل CE-206 وCE-204) بدوائر تنظيم جهد عالية التحمل مصممة خصيصًا لتناسب أسلاك هياكل الشاحنات في الهند. كما يجب مراعاة ظروف موسم الأمطار في الهند. يُعد تصنيف IP55 هو المعيار الأساسي. فالرطوبة العالية مع أبخرة الديزل تخلق بيئة شديدة التآكل للوحات الدوائر المطبوعة. لذا، نقوم بتغليف وحدات التحكم المسبقة الضبط في أغلفة مقاومة للعوامل الجوية مطلية بمسحوق مقاوم للعوامل الجوية، ونستخدم مكونات مبللة من النحاس والحديد الزهر لمنع الأكسدة.

مقارنة المعدات: اختيار التكوين المناسب للموزع

لا تحتاج كل أسطول سيارات إلى وحدة ضبط مسبق رقمية متطورة، ولكن كل أسطول يحتاج إلى موثوقية عالية. إذا كنت تقارن بين الأنظمة لـ موزعات الوقود المتنقلة: المواصفات، الأحجام، والعائد على الاستثمار, انظر إلى متطلبات الإنتاجية الفعلية ومستوى تسجيل البيانات الذي يطلبه قسم المحاسبة لديك.

عندما تسألني أساطيل النقل عن نوع المنصة التي يجب تحديدها، أقوم بتقسيمها حسب الإنتاجية ومتطلبات التدقيق:

نموذج	نطاق التدفق	تكنولوجيا القياس	مزود الطاقة	التطبيق المثالي للأسطول
:—	:—	:—	:—	:—
CE-101 ميكانيكي	40 – 60 لتر/دقيقة	عداد ميكانيكي (0.5% Acc)	12/24 فولت تيار مستمر أو تيار متردد	خزانات المياه الزراعية الأساسية، ومواقع البناء الصغيرة التي تستخدم فيها سجلات يدوية.
CE-202 كومباكت	20 – 60 لتر/دقيقة	PD رقمي مع شاشة LCD	12/24 فولت تيار مستمر أو تيار متردد	خدمات استلام المعدات وآلات الصيانة في الموقع التي تتطلب قياسًا دقيقًا وخفيف الوزن.
دقة عالية CE-204	20 – 80 لتر/دقيقة	الضبط الرقمي المسبق (±0.2% قابل للتحقيق)	12/24 فولت تيار مستمر أو تيار متردد	أساطيل باوزر التي تحتاج إلى قياسات دقيقة، وإعدادات مسبقة للدفعات، وتسليم عالي الدقة.
CE-206 رقمي	20 – 80 لتر/دقيقة	PD القائم على وحدة المعالجة المركزية (0.5% Acc)	12/24 فولت تيار مستمر	أساطيل التعدين/البنية التحتية الكبيرة التي تتطلب تخزين البيانات وطباعة الإيصالات على متنها لمدة 365 يومًا.
CE-201 منصة انزلاق ثقيلة	تصل إلى 110 لتر/دقيقة	ترس بيضاوي ميكانيكي	220/440 فولت تيار متردد (مولد)	شاحنات صهريجية ذات سعة كبيرة تزود معدات الحفر الضخمة بالوقود.

الجدوى المالية لأنظمة القياس عن بعد ووحدات التحكم في الدفعات

إذا سألتني، فإن أكبر عامل تغيير في مجال التزود بالوقود المتنقل ليس المضخة، بل وحدة التحكم المسبقة الضبط.

في نظام التشغيل اليدوي، يضغط المشغل على الفوهة، ويراقب المؤشر الميكانيكي، ويحاول التوقف بدقة عند 50 لترًا، ثم يدونها على لوحة. أما في الواقع؟ يتوقف عند 51.2 لترًا، ويدون 50 لترًا، ويحتفظ بالفرق أو يعتبره انسكابًا.

بدلاً من ذلك، استخدم إعدادًا قياسيًا مُعدًا مسبقًا من طراز CE-206. يُدخل مشرف الموقع "50.00 لترًا" على لوحة المفاتيح الرقمية. يقوم المعالج المركزي بتشغيل المضخة 12 فولت/24 فولت وفتح الصمام اللولبي. يُرسل مقياس التدفق المُدمج بيانات نبضية عالية التردد إلى وحدة التحكم. عند 49.5 لترًا، يُخفّض النظام التدفق تلقائيًا إلى أدنى حد، ثم يتوقف تمامًا عند 50.00 لترًا. لا يتطلب الأمر أي تدخل بشري. هذا هو نفس المنطق الذي نُطبقه على إعدادات التصنيع الصناعية، كما هو مُفصّل في تحليلنا لـ التعبئة الآلية مقابل التعبئة اليدوية للبراميل: العائد على الاستثمار والسعر في الهند.

والأفضل من ذلك، أن جهاز CE-206 يخزن بيانات التسليم اليومية محليًا لـ 365 يومًا وبيانات مجمعة شهريًا لآخر 12 شهرًا. تقوم طابعة حرارية مدمجة بإخراج إيصال مؤرخ يوضح الكمية المصروفة بدقة. هذا يحول شاحنة نقل عادية إلى محطة وقود متنقلة قابلة للتدقيق بالكامل.

بروتوكولات التثبيت وصيانة باوزر

يمكنك شراء نظام CE-204 عالي الدقة ±0.2%، ولكن إذا قام عامل اللحام في موقعك بتركيب قاعدة التثبيت مباشرةً على هيكل المولد دون استخدام نظام تخميد الاهتزازات، فأنت بذلك تُهدر أموالك. أرى هذا يحدث باستمرار.

1. سلامة خط الشفط

يجب أن يكون خط السحب من خزان الوقود إلى مضخة الريش الدوارة محكم الإغلاق تمامًا. حتى تسرب بسيط جدًا عند وصلة ملولبة سيؤدي إلى حدوث تجويف في المضخة. نشترط ألا يتجاوز ارتفاع السحب مترين إلى ثلاثة أمتار، باستخدام خرطوم سحب مقوى غير قابل للانضغاط بقطر 25 مم (بوصة واحدة).

2. التأريض الساكن والسلامة

تُولّد عمليات التزود بالوقود المتنقلة كميات هائلة من الكهرباء الساكنة نتيجة تدفق الديزل عبر الخراطيم المطاطية. لذا، يجب أن تشترك هيكلية موزع الوقود، وغلاف المضخة، وخزان الوقود في نقطة تأريض واحدة. في حال التزود بالوقود في منطقة خطرة (مثل موقع مصفاة نفط عاملة)، يجب تحديد محركات وأغلفة مقاومة للاشتعال (EX/FLP)، والاستغناء عن طاقة بطارية التيار المستمر لصالح طاقة التيار المتردد المُزوّدة من مولد كهربائي مع توجيه مناسب.

3. الترشيح

لا أستطيع التأكيد بما فيه الكفاية على هذه النقطة: تجنب تمامًا إدخال رواسب قاع الخزان المتسخة إلى مقياس الإزاحة الموجبة الدقيق. يتضمن تصميمنا القياسي ترشيحًا داخليًا قبل المضخة لالتقاط الحطام الكبير، وترشيحًا ثانويًا أدق قبل المقياس. إذا كنت تعمل في بيئات مليئة بالغبار، فيجب فحص هذه المرشحات أسبوعيًا.

الأسئلة الشائعة

هل يمكنني تشغيل موزع مياه عالي التدفق بمعدل 80 لتر/دقيقة بالكامل باستخدام بطارية شاحنتي؟

نعم، ولكن يجب مطابقة الجهد. سيستهلك نظام 12 فولت تيار مستمر تيارًا عاليًا لتحقيق معدل تدفق 80 لترًا/دقيقة. نوصي بشدة باستخدام نظام 24 فولت تيار مستمر لمعدلات التدفق التي تزيد عن 60 لترًا/دقيقة لتقليل الحرارة المتولدة في محرك المضخة ومنع استنزاف البطارية بسرعة.

كيف يمنع النظام المُعد مسبقًا سرقة الوقود في المواقع النائية؟

تتميز أنظمة مثل CE-204 وCE-206 بوحدات تحكم مُعدة مسبقًا ومحمية بكلمة مرور. لا يستطيع المشغل صرف الوقود دون إدخال كمية الدفعة المُصرّح بها، ويتم تسجيل كل عملية بشكل دائم في الذاكرة الداخلية لمدة 365 يومًا. لا يمكن مسح هذه الذاكرة إلا بصلاحيات المسؤول، مما يوفر سجل تدقيق غير قابل للتغيير.

ما هو أقصى ضغط تشغيل لهذه المنصات المتحركة؟

تعمل مجموعات التوزيع المتنقلة القياسية لدينا التي تعمل بالتيار المستمر بأمان حتى ضغط 0.3 ميجا باسكال (3 بار). هذا الضغط مُعاير بدقة ليتناسب مع خراطيم التوصيل التي يتراوح طولها بين 4 و6 أمتار، وفوهات الإغلاق التلقائي التي تعمل بمستوى الضوضاء المحيطة والمُرفقة مع طرازات مثل CE-117.

هل يتطلب الجهاز إعادة معايرة دورية؟

بلا شك، سيؤدي التآكل الميكانيكي للأجزاء النحاسية الداخلية لعدادات الإزاحة الموجبة إلى انحراف طفيف على مدى ملايين اللترات. أوصي بإجراء اختبار معايرة حجمية باستخدام مقياس معايرة معتمد سعة 20 لترًا أو 50 لترًا كل ستة أشهر. تتيح وحدات التحكم الرقمية في جهازي CE-204 وCE-206 إجراء تعديلات إلكترونية بسيطة على معامل K لإعادة الجهاز إلى دقة ±0.2% أو ±0.5%.

هل يمكننا ضخ سائل AdBlue / DEF باستخدام موزعات الديزل القياسية؟

لا. تستخدم موزعات الديزل النحاس الأصفر والحديد الزهر وحلقات مانعة للتسرب من نوع بونا-إن/فيتون، والتي تتآكل بسرعة عند تعرضها لمحلول أدبلو (محلول اليوريا). بالنسبة لسائل عادم الديزل (DEF)، يجب تحديد موزعات مخصصة من الفولاذ المقاوم للصدأ أو البوليمر المُهندس، مثل موزع أدبلو CE-130 الخاص بنا.

هل أنظمة إدارة الخراطيم مضمنة في المنصة؟

تأتي وحدات مثل CE-101 وCE-117 مزودةً افتراضياً بخرطوم توصيل مطاطي قياسي بطول 4 أمتار. مع ذلك، ولتحقيق أقصى كفاءة للأسطول، ننصح بشدة بترقية بكرة الخرطوم إلى بكرة قابلة للسحب بنابض، قادرة على استيعاب ما بين 10 و15 متراً من الخرطوم، مما يمنع تلفه نتيجة الضغط في مواقع العمل.

هندسة الحل الأمثل للهواتف المحمولة

خلاصة القول: تتعامل شاحنات نقل الوقود المتنقلة الخاصة بكم مع منتجات بملايين الروبيات سنوياً. توقفوا عن التعامل معها كمعدات زراعية بسيطة. الاعتماد على أجهزة استشعار السرعة الرخيصة والمؤشرات التناظرية غير المعايرة هو طريقة مضمونة لإهدار مئات الآلاف من الروبيات في النفقات التشغيلية.

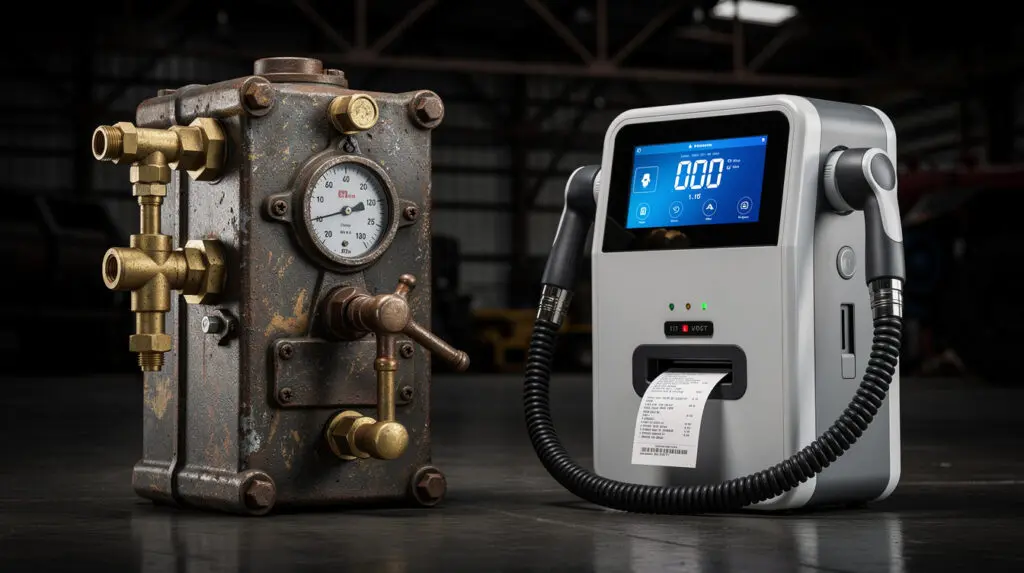

إذا كان أسطولك يتطلب إمكانية التتبع، فاختر نظامًا رقميًا مُعدًا مسبقًا مثل CE-206 المزود بخاصية تسجيل المعاملات وطابعة الإيصالات. أما إذا كنت بحاجة إلى مجموعة أدوات متينة وسريعة النشر لتتبع المركبات الميكانيكية الأساسية، فإن CE-101 لا يزال خيارًا موثوقًا به ومجربًا ميدانيًا.

استنادًا إلى خبرتي الممتدة على مدار 22 عامًا في مجال تركيب الأنظمة، أنصح بالتخلي تمامًا عن نظام التتبع الميكانيكي إذا كان أسطولكم يوزع أكثر من 2000 لتر يوميًا. إن العائد على الاستثمار في الترقية إلى نظام CE-204 الرقمي عالي الدقة (±0.2%) يُغطي تكلفته من خلال توفير الوقود خلال الربع المالي الأول.
