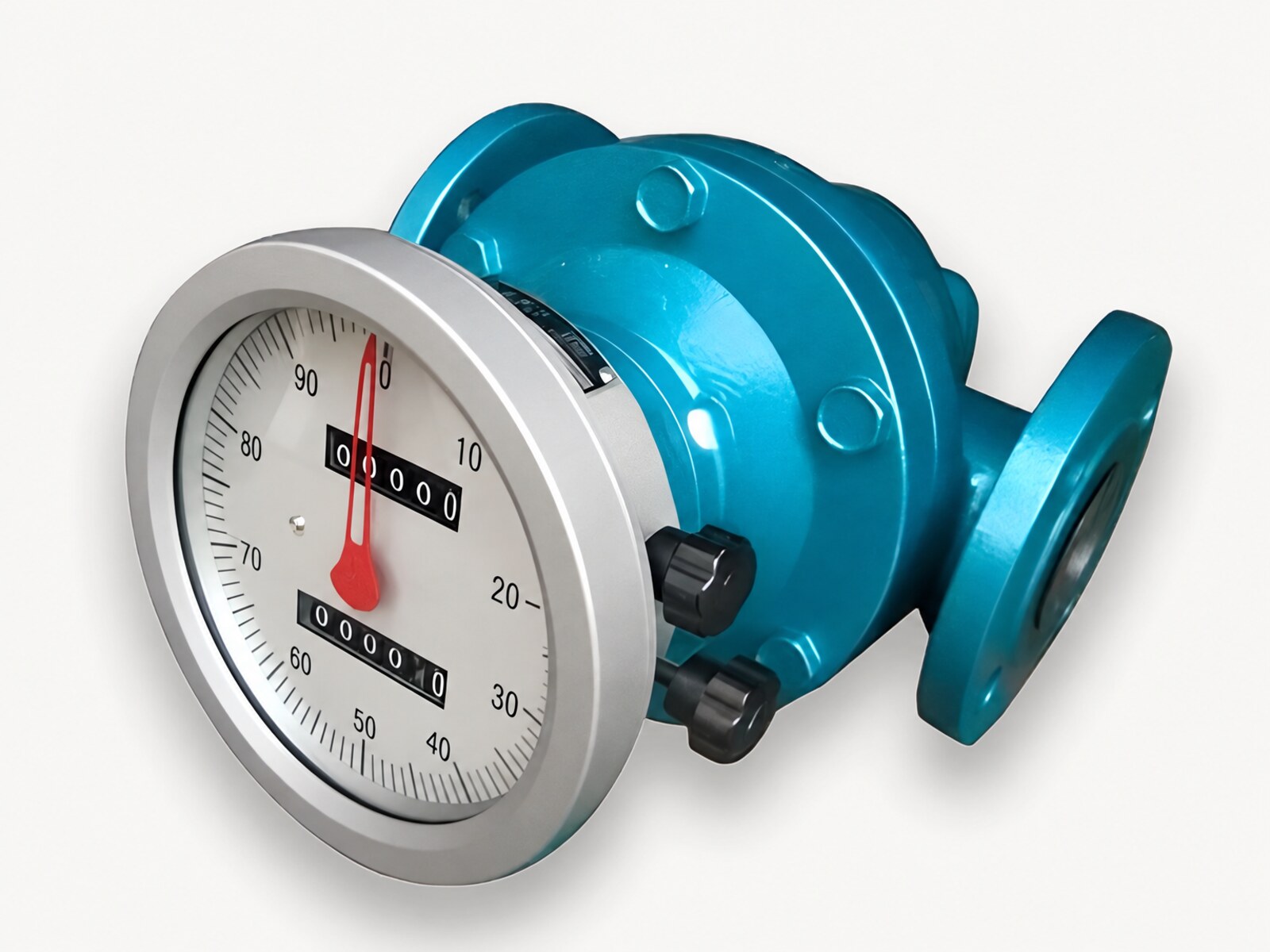

Caudalímetro de desplazamiento positivo CE-109
Caudalímetro CE-109 con una precisión nominal de ±0,3 a ±0,5 %.
- Exactitud
- ±0,3 a ±0,5 %
- Opciones de material de carrocería
- hierro fundido, acero fundido, acero inoxidable
- Temperatura de funcionamiento
- -10 a 80°C
¿Necesita un presupuesto para el CE-109?
Indíquenos el rango de caudal, el fluido y la cantidad; le responderemos con un precio y un plazo de entrega en el plazo de un día laborable.
Resumen
Descripción general
El caudalímetro de desplazamiento positivo CE-109 es un caudalímetro fabricado por Chintan Engineers para el manejo de diésel y fluidos similares.
En la ficha técnica del catálogo, la precisión se clasifica entre ±0,3 y ±0,5 %.
Las partes en contacto con el fluido o las partes del cuerpo son de hierro fundido, acero fundido o acero inoxidable.
El catálogo de origen no incluye una aprobación reglamentaria específica para este modelo; confirme el estado de certificación actual con nuestro equipo de ventas antes de especificarlo para una aplicación regulada.
Datos
Presupuesto
| Actuación | |
|---|---|
| Exactitud | ±0,3 a ±0,5% |
| Temperatura de funcionamiento | -10 a 80°C |
| Rango de viscosidad | 1,0 a 6,3MPa.s |
| Mecánico | |
| Opciones de material de carrocería | hierro fundido, acero fundido, acero inoxidable |
Fuente: ficha técnica del catálogo CE-109. Los detalles pueden variar a medida que avanza el desarrollo.
Opciones
Variantes y opciones
| Código | Lo que cambia |
|---|---|
| CE-80 | Opción de diámetro de 80 mm, caudal mínimo 6 m³/h, caudal máximo 38 m³/h |
| CE-100 | Opción de diámetro de 100 mm, caudal mínimo 10 m³/h, caudal máximo 50 m³/h |
| CE-150 | Opción de diámetro de 150 mm, caudal mínimo 80 m³/h, caudal máximo 190 m³/h |
La longitud de las mangueras, los sistemas de montaje y las opciones de contador se configuran al realizar el pedido.
Cumplimiento
Aprobaciones y cumplimiento
La ficha técnica de este modelo no incluye ninguna homologación; está diseñado para uso interno y cautivo, donde no se requiere un sello de metrología legal.
Para la transferencia de custodia, el registro de transacciones en establecimientos comerciales o para zonas peligrosas, consúltenos qué modelo de la gama cuenta con la homologación que necesita.
Dónde funciona
Aplicaciones
Plantas industriales
Las plantas de procesamiento necesitan medir y dosificar fluidos distintos del diésel: aceites, productos químicos, GLP y otros líquidos, a menudo en un volumen preestablecido específico para cada lote…
Recomendado CE-136 CE-210
Depósitos de flotas y vehículos
El repostaje en los depósitos para camiones y vehículos requiere un sistema de dosificación medido y repetible, con un registro impreso o digitalizado, y cada vez más, una línea separada para AdBlue/DEF junto con el diésel.
Recomendado CE-206 CE-133
Archivos
Descargas
Consulta
Solicita un presupuesto
Cinco campos. Le respondemos con un precio, un plazo de entrega y la variante que mejor se ajuste.
Respuestas
Preguntas
¿Qué tan preciso es este modelo?
El catálogo indica una precisión de ±0,3 a ±0,5 %. La repetibilidad, cuando se especifica, se encuentra en la tabla de especificaciones.
¿Este modelo está homologado por PESO o por la Dirección General de Pesas y Medidas?
La ficha del catálogo que tenemos no incluye un certificado PESO o de Pesas y Medidas específico para este modelo. Confirme con nosotros el estado de aprobación vigente antes de usarlo en un entorno regulado de venta minorista o transferencia de custodia.
¿Qué rango de caudal cubre?
La ficha técnica del catálogo no proporciona un único valor de rango de caudal para este modelo; consulte la tabla de especificaciones para obtener los valores más cercanos.
¿Con qué fluidos es compatible?
Está diseñado para diésel y combustibles similares; consúltenos antes de usarlo con un fluido no incluido en el catálogo, ya que los materiales de las juntas y del cuerpo son específicos para cada fluido.
¿Qué opciones de salida o visualización están disponibles?
El catálogo de este modelo no detalla las opciones de salida eléctrica; consúltenos sobre las configuraciones de pantalla o de salida de impulsos disponibles.
¿Cuál es la garantía de este producto?
Chintan Engineers ofrece una garantía estándar del fabricante para este producto; consulte con nuestro equipo de ventas para conocer el período y las condiciones de garantía vigentes para este modelo.
