দক্ষ শিল্প কার্যক্রমের ভিত্তি হলো সঠিক তরল পরিমাপ, যা বিদ্যুৎ উৎপাদনে দহন দক্ষতা থেকে শুরু করে নির্ভুল রাসায়নিক মিশ্রণ এবং দায়িত্ব হস্তান্তর পর্যন্ত সবকিছু নিয়ন্ত্রণ করে। প্ল্যান্ট ম্যানেজার এবং শিল্প প্রকৌশলীদের জন্য এর পেছনের জটিল তরল গতিবিদ্যা এবং যান্ত্রিক প্রকৌশল বোঝা অপরিহার্য। তেল প্রবাহ মিটার সুচিন্তিত ক্রয়, স্থাপন এবং রক্ষণাবেক্ষণের সিদ্ধান্ত গ্রহণের জন্য এটি অপরিহার্য। সাধারণ বেগ-ভিত্তিক মিটারিং সিস্টেমের বিপরীতে, পজিটিভ ডিসপ্লেসমেন্ট প্রযুক্তি অতুলনীয় নির্ভুলতা প্রদান করে, বিশেষ করে পরিবর্তনশীল সান্দ্রতা, ওঠানামা করা চাপ এবং প্রতিকূল কার্যপরিবেশের ক্ষেত্রে।.
অফশোর তেল ও গ্যাস, ভারী উৎপাদন এবং স্বয়ংক্রিয় তরল সরবরাহ ব্যবস্থার মতো চাহিদাপূর্ণ বৈশ্বিক খাতগুলিতে, পরিবর্তনশীল রেনল্ডস সংখ্যার কারণে সাধারণ বেগ মিটারগুলি প্রায়শই রৈখিক নির্ভুলতার প্রোফাইল বজায় রাখতে ব্যর্থ হয়। এর বিপরীতে, প্রকৌশলগতভাবে নির্মিত তেল প্রবাহ মিটার ডাউনস্ট্রিম প্রবাহের প্রোফাইল থেকে স্বাধীনভাবে তরলের ভর পরিমাপ করতে ডিসক্রিট ভলিউমেট্রিক ট্র্যাপিং ব্যবহার করা হয়। এই প্রযুক্তিগত গভীর বিশ্লেষণে ইন্ডাস্ট্রিয়াল মিটারিংকে সংজ্ঞায়িত করে এমন সঠিক মেকানিক্স, অভ্যন্তরীণ চেম্বারের জ্যামিতি, ইলেকট্রনিক ট্রান্সডাকশন এবং পারফরম্যান্স ভেরিয়েবলগুলো অন্বেষণ করা হয়েছে। অভ্যন্তরীণ গিয়ার ক্লিয়ারেন্স এবং স্লিপেজ প্যারামিটারগুলো কীভাবে তরলের সান্দ্রতা এবং তাপমাত্রার সাথে মিথস্ক্রিয়া করে তা পরীক্ষা করে, ইঞ্জিনিয়ারিং এবং প্রকিউরমেন্ট টিমগুলো স্পেসিফিকেশন সঠিকভাবে মূল্যায়ন করতে, চাপের পতন নির্ভুলভাবে গণনা করতে এবং বিশ্বব্যাপী শিল্প অ্যাপ্লিকেশনগুলোর জন্য দীর্ঘমেয়াদী মিটারিং স্থিতিশীলতা নিশ্চিত করতে পারে।.
১. কার্যপ্রণালী: কীভাবে তেল প্রবাহ মিটার পরিচালিত হয়

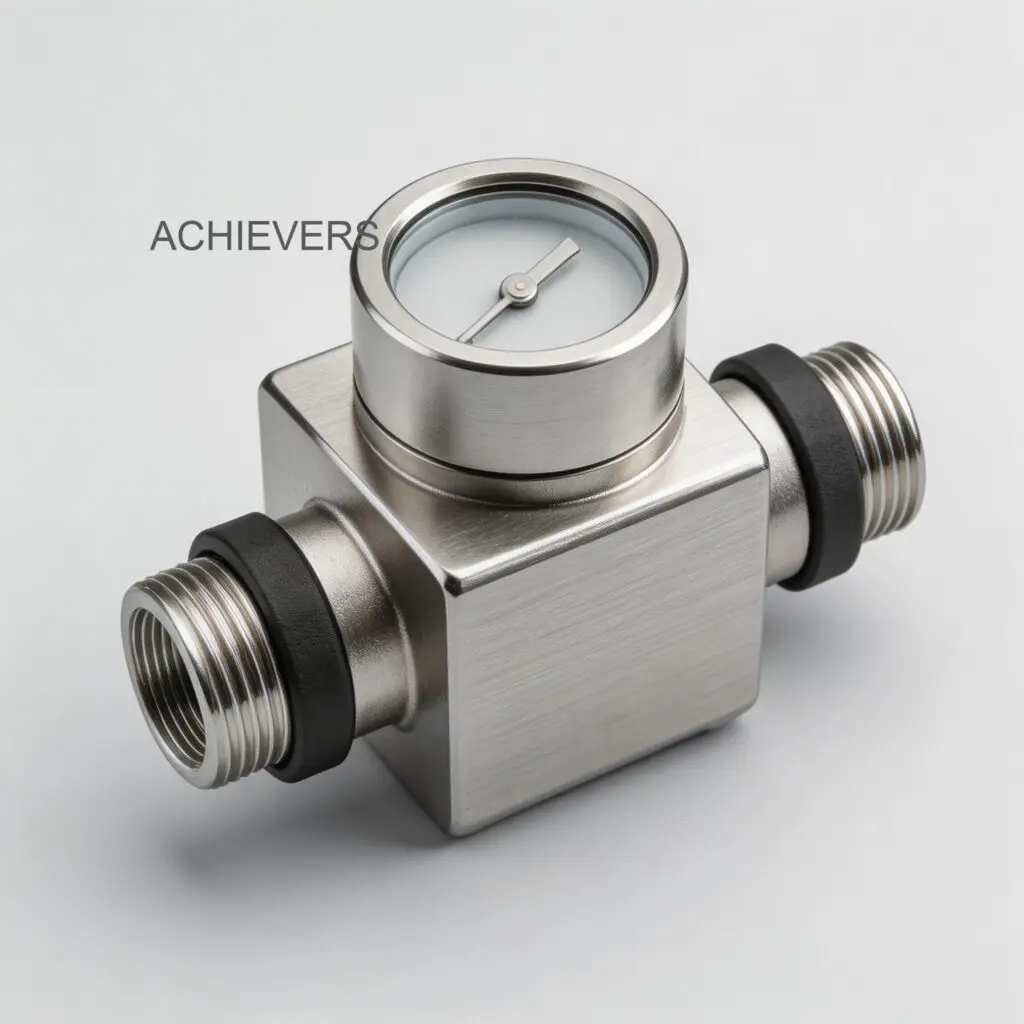

পজিটিভ ডিসপ্লেসমেন্ট ওভাল গিয়ার অয়েল ফ্লো মিটারের কার্যপ্রণালী তরল আয়তনের অবিচ্ছিন্ন ও সুনির্দিষ্ট আবদ্ধকরণ এবং স্থানচ্যুতির উপর নির্ভর করে। মিটারটির কেন্দ্রস্থলে একটি নিখুঁতভাবে যন্ত্রনির্মিত পরিমাপক প্রকোষ্ঠ থাকে, যার মধ্যে দুটি সিঙ্ক্রোনাইজড, ডিম্বাকৃতির দাঁতযুক্ত গিয়ার থাকে। এই গিয়ারগুলো নির্দিষ্ট সমান্তরাল অক্ষে কাজ করে এবং ৯০-ডিগ্রি কোণে নির্বিঘ্নে একে অপরের সাথে সংযুক্ত হয়।.
যখন কোনো তরল ইনলেট পোর্টে প্রবেশ করে, তখন এটি পরিমাপক চেম্বারের দুই প্রান্তে একটি অতি সূক্ষ্ম চাপের পার্থক্য ($\Delta P$) তৈরি করে। এই চাপের তারতম্য গিয়ারগুলোর উপর একটি অবিচ্ছিন্ন ঘূর্ণন টর্ক প্রয়োগ করে। এর নির্দিষ্ট ডিম্বাকৃতি জ্যামিতির কারণে, তরলের চাপ প্রাইমারি গিয়ারের উন্মুক্ত পৃষ্ঠতলে কাজ করে, যার ফলে এটি ঘুরতে শুরু করে এবং এর সাথে সংযুক্ত সেকেন্ডারি গিয়ারটিকে চালনা করে। প্রতিটি পূর্ণ ঘূর্ণনের সময়, গিয়ারের বাইরের বক্রতা এবং পরিমাপক চেম্বারের ভেতরের দেয়ালের মধ্যে গঠিত অর্ধচন্দ্রাকৃতির গহ্বরে একটি নির্দিষ্ট, অপরিবর্তনীয় আয়তনের তরল আবদ্ধ থাকে।.
গিয়ার অ্যাসেম্বলির প্রতি ৩৬০-ডিগ্রি ঘূর্ণনের জন্য, ফ্লো মিটারটি তরলের চারটি স্বতন্ত্র "পকেট" স্থানচ্যুত করে। এই আয়তনিক প্রবাহকে নিয়ন্ত্রণকারী মৌলিক সমীকরণটি হলো:
$Q = V_s \times N \times \eta_v$
কোথায়:
- $Q$ = আয়তনিক প্রবাহ হার
- $V_s$ = প্রতি ঘূর্ণনে অতিক্রান্ত আয়তন (একটি স্থির জ্যামিতিক ধ্রুবক)
- $N$ = গিয়ারগুলির ঘূর্ণন কম্পাঙ্ক
- $\eta_v$ = আয়তনিক দক্ষতা (অল্প পরিমাণ তরল বিচ্যুতি বিবেচনা করে)
গিয়ারগুলো ঘোরার সময় কোনো বাহ্যিক শক্তির প্রয়োজন হয় না; তরল প্রবাহের নিজস্ব গতিশক্তিই যান্ত্রিক ব্যবস্থাটিকে চালিত করে। এর ফলে একটি অত্যন্ত স্থিতিশীল ও স্ব-নিয়ন্ত্রিত পরিমাপ ব্যবস্থা তৈরি হয়, যার জন্য টারবাইন বা আল্ট্রাসনিক মিটারের মতো উজানে বা ভাটিতে কোনো সরল পাইপলাইনের প্রয়োজন হয় না।.

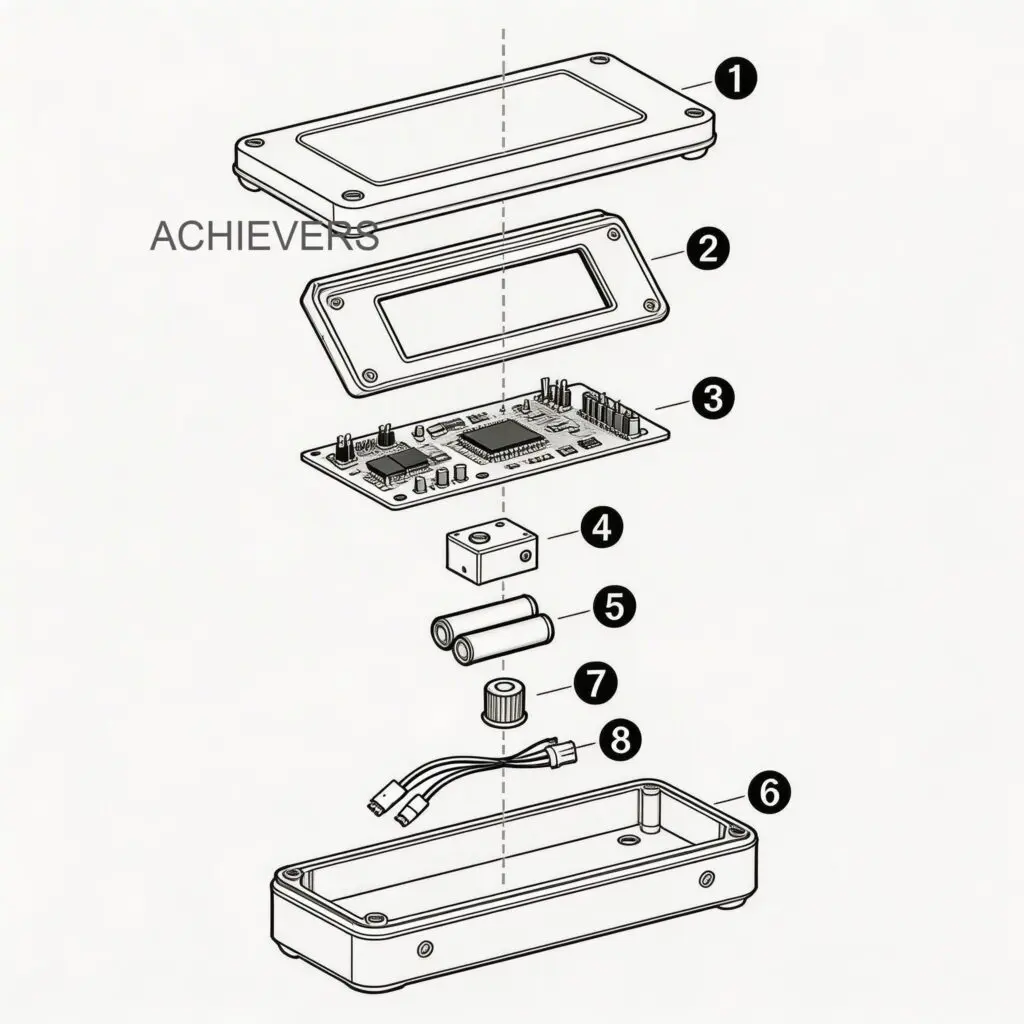

এরপর গিয়ারগুলোর যান্ত্রিক ঘূর্ণনকে অবশ্যই মিটার বডির চাপ সীমানাকে অক্ষুণ্ণ রেখে একটি পাঠযোগ্য আউটপুটে রূপান্তরিত করতে হবে। উচ্চ-ক্ষমতাসম্পন্ন অয়েল ফ্লো মিটারগুলো ম্যাগনেটিক কাপলিংয়ের মাধ্যমে এটি সম্পন্ন করে। রোটরগুলোতে বসানো উচ্চ-শক্তির স্থায়ী চুম্বকগুলো সিক্ত চাপ সীমানার বাইরে অবস্থিত হল-ইফেক্ট সেন্সর বা রিড সুইচকে সক্রিয় করে। গিয়ারগুলো ঘোরার সাথে সাথে, স্থানান্তরিত প্রতিটি অতিরিক্ত আয়তনের জন্য সেন্সরগুলো একটি স্বতন্ত্র বৈদ্যুতিক স্পন্দন নিবন্ধন করে। এই উচ্চ-রেজোলিউশনের স্পন্দনগুলো একটি ইলেকট্রনিক ডিজিটাল ডিসপ্লেতে প্রেরণ করা হয়, যা স্থানীয়ভাবে মোট পরিমাণ গণনা এবং কেন্দ্রীয় পিএলসি বা স্ক্যাডা আর্কিটেকচারে একীভূত করার সুযোগ করে দেয়।.
২. সম্পূর্ণ প্রযুক্তিগত বিবরণ
উৎপাদকদের জন্য শিল্প তেল প্রবাহ মিটারের স্পেসিফিকেশন মূল্যায়ন করতে ডিভাইসটির যান্ত্রিক সীমা, উপাদানের সীমাবদ্ধতা এবং ইলেকট্রনিক যোগাযোগ ক্ষমতা সম্পর্কে গভীর ধারণা থাকা প্রয়োজন। নিম্নলিখিত তথ্যে উৎপাদকের প্রযুক্তিগত ডেটা থেকে প্রাপ্ত ইঞ্জিনিয়ারিং স্পেসিফিকেশনগুলির বিশদ বিবরণ দেওয়া হয়েছে, যা ভারী শিল্পে সংহতকরণের জন্য প্রয়োজনীয় শক্তিশালী প্যারামিটারগুলির রূপরেখা তুলে ধরে।.
| প্যারামিটার | স্পেসিফিকেশন | ইঞ্জিনিয়ারিং নোট এবং অ্যাপ্লিকেশন |
| :— | :— | :— |
| প্রবাহ হারের পরিসর | ১.০ এলপিএইচ থেকে ২৪,০০০ এলপিএইচ | অসাধারণ টার্নডাউন রেশিও যা মাইক্রো-ডোজিং এবং বাল্ক ট্রান্সফার উভয়ই পরিমাপ করতে সক্ষম।. |
| সর্বোচ্চ প্রবাহ (ইন-লাইন) | প্রতি মিনিটে ৮০ লিটার পর্যন্ত (২১ জিপিএম) | দ্রুত তরল বিতরণের জন্য বিশেষভাবে ইন-লাইন ওভাল গিয়ার কনফিগারেশনের ক্ষেত্রে প্রযোজ্য।. |
| লাইন সাইজ সংযোগ | ৬ মিমি থেকে ১৫০ মিমি (১/৪" থেকে ৬") | আদর্শ আন্তর্জাতিক পাইপিং পরিকাঠামোর সাথে সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জযুক্ত বা প্যাঁচযুক্ত বিন্যাস।. |
| পরিমাপের নির্ভুলতা | ±0.5% পাঠের | সম্পূর্ণ কার্যকরী প্রবাহ পরিসীমা জুড়ে হেফাজত-স্থানান্তর গ্রেডের নির্ভুলতা নিশ্চিত করে।. |
| পুনরাবৃত্তিযোগ্যতা | ±0.1% থেকে 0.02% এর চেয়েও ভালো | ব্লেন্ডিং প্ল্যান্টে স্বয়ংক্রিয় ব্যাচিংয়ের ধারাবাহিকতা এবং গুণমান নিয়ন্ত্রণের জন্য এটি অপরিহার্য।. |
| সর্বোচ্চ অপারেটিং তাপমাত্রা | ১৫০° সেলসিয়াস (৩০২° ফারেনহাইট) পর্যন্ত | রোটর জ্যাম হওয়া ছাড়াই নিরাপদে উচ্চ-তাপমাত্রার ফার্নেস অয়েল এবং উত্তপ্ত হেভি বেস অয়েল পরিচালনা করে।. |
| শরীরের উপাদান | হালকা অ্যালুমিনিয়াম সংকর ধাতু | স্কিডের ওজন কমিয়ে উচ্চ টান শক্তি এবং চাপ ধারণ ক্ষমতা প্রদান করে।. |
| আউটপুট সংকেত | অ্যানালগ ৪-২০ এমএ এবং আরএস৪৮৫ | পুরোনো DCS সিস্টেম এবং আধুনিক Modbus RTU নেটওয়ার্কের সাথে নির্বিঘ্ন একীকরণ সমর্থন করে।. |
| ক্রমাঙ্কন পদ্ধতি | ধাপবিহীন ক্রমাঙ্কন ব্যবস্থা | বছরের পর বছর ধরে পরিচালনার ফলে কে-ফ্যাক্টর ড্রিফট দূর করার জন্য ফিল্ডে সূক্ষ্ম সমন্বয় করার সুযোগ দেয়।. |
| ডিসপ্লে ইন্টারফেস | ইলেকট্রনিক ডিজিটাল ডিসপ্লে | সীমিত পাইপ র্যাকে সর্বোত্তম দেখার সুবিধার জন্য রেজিস্টার টপটি ঘোরানো যায় (৯০º পর্যন্ত)।. |
| পরিস্রাবণ | সমন্বিত জাল ছাঁকনি | গিয়ার ও চেম্বারের মধ্যকার সংকীর্ণ ফাঁককে কণাজনিত ক্ষতি ও ক্ষয় থেকে রক্ষা করে।. |
| ওয়ারেন্টি | ১ বছরের স্ট্যান্ডার্ড (৩ বছর পর্যন্ত) | খুচরা যন্ত্রাংশের নিশ্চিত প্রাপ্যতার মাধ্যমে সার্বিক সহায়তা।. |
দুটি ইলেকট্রনিক আউটপুটের (৪-২০ এমএ অ্যানালগ এবং সিরিয়াল আরএস৪৮৫ মডবাস) সমন্বয় ফ্লো মিটারটিকে একটি সাধারণ যান্ত্রিক টোট্যালাইজার থেকে একটি বৃহত্তর শিল্প নেটওয়ার্কের মধ্যে একটি বুদ্ধিমান নোডে রূপান্তরিত করে। ৪-২০ এমএ লুপটি রিয়েল-টাইম আনুপাতিক প্রবাহ হারের ডেটা সরবরাহ করে, যা ভারী প্ল্যান্ট পরিবেশে পাওয়া সাধারণ ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) থেকে মুক্ত। একই সাথে, আরএস৪৮৫ মডবাস আরটিইউ ইন্টারফেসটি মোট আয়তন, ডায়াগনস্টিক ডেটা এবং তাৎক্ষণিক প্রবাহ হারের ডিজিটাল ট্রান্সমিশনের সুযোগ দেয়, যা জটিল অটোমেশন আর্কিটেকচারের জন্য আদর্শ।.
এছাড়াও, এর বাহ্যিক কাঠামোতে কম্প্যাক্ট অ্যালুমিনিয়াম অ্যালয় বডি ব্যবহার করা হয়েছে। এই ধাতুবিদ্যাগত পছন্দ মিটারিং স্কিডের মোট ওজন ব্যাপকভাবে কমিয়ে দেয়, ফলে এটিকে সহজে ওভারহেড ইনস্টলেশন করা যায় এবং পাইপিং নেটওয়ার্কের উপর কাঠামোগত চাপ কমে। একই সাথে, এটি API এবং ISO স্ট্যান্ডার্ড দ্বারা প্রয়োজনীয় বার্স্ট প্রেসার রেটিংও বজায় রাখে।.
৩. কর্মক্ষমতার বৈশিষ্ট্য এবং ত্রুটির উৎস
একজন শিল্প যন্ত্রপাতি প্রকৌশলীর জন্য সান্দ্রতা এবং তাপমাত্রার সাপেক্ষে তেল প্রবাহ মিটারের নির্ভুলতা বোঝা সবচেয়ে গুরুত্বপূর্ণ দক্ষতা। যদিও পজিটিভ ডিসপ্লেসমেন্ট মিটারগুলো অত্যন্ত নির্ভুল, বাস্তব জগতে এদের কার্যকারিতা তরল গতিবিদ্যা—বিশেষত, 'স্লিপেজ' বা স্লিপ ফ্লো-এর ধারণা দ্বারা নিয়ন্ত্রিত হয়।.
পিছলে যাওয়া এবং সান্দ্রতা গতিবিদ্যা
স্লিপেজ বলতে গিয়ারের দাঁত এবং অভ্যন্তরীণ চেম্বারের দেয়ালের মধ্যে থাকা আণুবীক্ষণিক যান্ত্রিক ফাঁক দিয়ে বেরিয়ে যাওয়া অতি সামান্য পরিমাণ তরলকে বোঝায়, যা সক্রিয়ভাবে পরিমাপ করা হয় না। যেহেতু ওভাল গিয়ার মিটার ঘর্ষণজনিত ক্ষয় ছাড়া ঘোরার জন্য একটি নির্দিষ্ট ফাঁকের প্রয়োজন হয়, তাই এই স্লিপ পাথটি সর্বদা বিদ্যমান থাকে।.
কোনো প্রতিবন্ধকতার মধ্য দিয়ে প্রবাহের জন্য হেগেন-পয়সুইল সমীকরণ অনুসারে, স্লিপ ফ্লো ($Q_{slip}$) ডিফারেনশিয়াল চাপের ($\Delta P$) সাথে সরাসরি সমানুপাতিক এবং তরলের ডায়নামিক সান্দ্রতার ($\mu$) সাথে ব্যস্তানুপাতিক।.
অতএব, যখন তরলের সান্দ্রতা বৃদ্ধি পায় (যেমন, ভারী লুব অয়েল বা বেস অয়েল পাম্প করার সময়), তখন তরলটি এই আণুবীক্ষণিক ফাঁকগুলোর মধ্য দিয়ে শিয়ারিং প্রতিরোধ করে, কার্যকরভাবে ফাঁকগুলো বন্ধ করে দেয়। এটি স্লিপেজকে প্রায় শূন্যে নামিয়ে আনে, যা ভলিউমেট্রিক এফিসিয়েন্সি ($\eta_v$)-কে 100%-এর দিকে চালিত করে। বিপরীতভাবে, কেরোসিন বা গরম ডিজেলের মতো পাতলা তরল পরিমাপ করার সময় স্লিপেজ সামান্য বৃদ্ধি পায়। উচ্চ-মানের অয়েল ফ্লো মিটারগুলো মাল্টি-পয়েন্ট স্টেপ-লেস ক্যালিব্রেশন প্রদানের মাধ্যমে এর ক্ষতিপূরণ করে, যা ইঞ্জিনিয়ারদের নির্দিষ্ট তরল সান্দ্রতার জন্য কাস্টমাইজড K-ফ্যাক্টর প্রোগ্রাম করার সুযোগ দেয়, যা নির্ভুলতার কার্ভকে সমতল করে।.
তাপমাত্রার প্রভাব এবং তাপীয় প্রসারণ
তাপমাত্রা দুটি স্বতন্ত্র প্রক্রিয়ার মাধ্যমে সিস্টেমের নির্ভুলতাকে ব্যাপকভাবে প্রভাবিত করে: তরলের সান্দ্রতার পরিবর্তন এবং ধাতুর তাপীয় প্রসারণ।.
- তরল স্থানান্তর: তেলের তাপমাত্রা বাড়লে এর কাইনেটিক সান্দ্রতা লগারিদমিকভাবে হ্রাস পায়। ১৫০° সেলসিয়াস তাপমাত্রায় পাম্প করা একটি ভারী ফার্নেস অয়েল তরলের মতো আচরণ করে।.
- তাপীয় প্রসারণ: অ্যালুমিনিয়াম অ্যালয় রোটর এবং হাউজিং উচ্চ তাপমাত্রায় প্রসারিত হয়। যদি তাপমাত্রা ডিজাইন স্পেসিফিকেশন অতিক্রম করে, তবে গিয়ারগুলি হাউজিংয়ের চেয়ে দ্রুত প্রসারিত হতে পারে, যার ফলে ক্লিয়ারেন্স শূন্যে নেমে আসে এবং মারাত্মক যান্ত্রিক জ্যাম সৃষ্টি হয়। বিপরীতভাবে, যদি সিস্টেমটি ২০°C তাপমাত্রায় ক্যালিব্রেট করা হয় এবং ১০০°C তাপমাত্রায় চালানো হয়, তবে প্রসারিত ক্লিয়ারেন্স স্লিপেজ বাড়িয়ে দিতে পারে। আধুনিক শিল্প মিটারগুলি নির্দিষ্ট তাপীয় প্রসারণ সহনশীলতা সহ ডিজাইন করা হয়, যাতে ১৫০°C-এর মতো চরম অবিচ্ছিন্ন অপারেটিং তাপমাত্রাতেও ±০.৫১TP3T নির্ভুলতা বজায় থাকে।.
বায়ু মিশ্রণ এবং স্পন্দন
পজিটিভ ডিসপ্লেসমেন্ট মিটার শুধুমাত্র আয়তনের ভিত্তিতে পরিমাপ করে। এটি তরল তেল এবং আটকে থাকা বাতাসের মধ্যে পার্থক্য করতে পারে না। যদি আপস্ট্রিম পাম্প ফ্লুইড লাইনে বাতাস প্রবেশ করায় (দ্বি-দশা প্রবাহ), তবে মিটারটি সেই বাতাসকে তরল হিসেবে পরিমাপ করবে, যার ফলে ব্যাপক ওভার-রেজিস্ট্রেশন ত্রুটি দেখা দেবে। এটি প্রশমিত করার জন্য, বিশ্বব্যাপী স্থাপনাগুলোতে আপস্ট্রিম এয়ার এলিমিনেটর এবং ডি-এয়ারেশন ট্যাংকের ব্যবহার বাধ্যতামূলক করা হয়েছে।.
এছাড়াও, ডায়াফ্রাম বা পিস্টন পাম্প থেকে আসা স্পন্দিত প্রবাহ ওভাল গিয়ারগুলিকে দ্রুত ত্বরান্বিত ও মন্দীভূত করতে পারে, যা জড়তা-ভিত্তিক পরিমাপগত ত্রুটি সৃষ্টি করে। যথাযথ ড্যাম্পেনিং অ্যাকুমুলেটর এবং মিটারটির সহজাত নিম্ন-চাপ-পতন নকশা এটিকে অভিকর্ষ-চালিত এবং পাম্প-চালিত উভয় প্রকার ইন-লাইন অ্যাপ্লিকেশনেই মাঝারি স্পন্দন সামলাতে সক্ষম করে।.
যখন এই মেট্রিকগুলিকে স্বয়ংক্রিয় সিস্টেমে একীভূত করা হয়, যেমন একটি তরল ব্যাচিং সিস্টেম, সান্দ্রতার পরিবর্তন বিবেচনা করে এবং বায়ু মিশ্রণ রোধ করার মাধ্যমে এটি নিশ্চিত করা হয় যে, ব্যাচ কন্ট্রোলারটি ঠিক নির্দিষ্ট ভর বা আয়তনে কন্ট্রোল ভালভটি বন্ধ করে দেয়, যা ব্যয়বহুল রাসায়নিক উপচে পড়া বা ত্রুটিপূর্ণ পণ্যের মিশ্রণ প্রতিরোধ করে।.
৪. উপকরণ এবং রাসায়নিক সামঞ্জস্য
একটি ফ্লো মিটারের দীর্ঘমেয়াদী কার্যকারিতা সম্পূর্ণরূপে এর সিক্ত অংশ এবং প্রসেস ফ্লুইডের মধ্যেকার রাসায়নিক ও ধাতুবিদ্যাগত সামঞ্জস্যের উপর নির্ভর করে। শক্তিশালী অ্যালুমিনিয়াম অ্যালয় দিয়ে তৈরি অয়েল ফ্লো মিটারগুলি বিস্তৃত পরিসরের হাইড্রোকার্বনের বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে, কিন্তু সিল এবং অভ্যন্তরীণ ও-রিংগুলিই চূড়ান্ত সামঞ্জস্যের সীমা নির্ধারণ করে।.
| প্রক্রিয়া তরল | সামঞ্জস্যতা | পারফরম্যান্স ও সিলিং সম্পর্কিত ইঞ্জিনিয়ারিং নোট |
| :— | :— | :— |
| হাইড্রোলিক তেল | চমৎকার | সাধারণ NBR বা FKM সিল উপযুক্ত; উচ্চ সান্দ্রতার কারণে ত্রুটিহীন ±0.5% নির্ভুলতা পাওয়া যায়।. |
| ডিজেল জ্বালানি | চমৎকার | জেনারেটর সেট এবং যানবাহনের জ্বালানি ভরার জন্য আদর্শ; অত্যন্ত স্থিতিশীল ক্যালিব্রেশন প্রোফাইল।. |
| চুল্লির তেল (১৫০°সে পর্যন্ত) | চমৎকার | উচ্চ-তাপমাত্রা সহনশীল ভিটন/পিটিএফই সিল এবং নির্দিষ্ট থার্মাল গিয়ার ক্লিয়ারেন্স প্রয়োজন।. |
| কেরোসিন | চমৎকার | কম সান্দ্রতা বেসলাইন স্লিপ বাড়ায়; এর জন্য নির্দিষ্ট ক্যালিব্রেশন K-ফ্যাক্টর সমন্বয় প্রয়োজন।. |
| ভারী বেস তেল | চমৎকার | উচ্চ শিয়ার প্রতিরোধ ক্ষমতা গিয়ার পিছলে যাওয়া প্রায় সম্পূর্ণরূপে দূর করে; এর জন্য কম চাপ হ্রাস প্রয়োজন।. |
| উদ্ভিজ্জ / রান্নার তেল | চমৎকার | খাদ্য প্রক্রিয়াকরণে ব্যাপকভাবে ব্যবহৃত হয়; এর জন্য খাদ্যোপযোগী ধৌতকরণ রক্ষণাবেক্ষণ পদ্ধতি অনুসরণ করা প্রয়োজন।. |
| লুব তেল এবং সংযোজন | চমৎকার | গুরুত্বপূর্ণ স্বয়ংক্রিয় ব্লেন্ডিং প্ল্যান্টের জন্য উন্নত পুনরাবৃত্তিযোগ্যতা (0.02%) বজায় রাখে।. |
| অ্যান্টিফ্রিজ / কুল্যান্ট | ভালো | অ্যালুমিনিয়াম বডির সাথে সামঞ্জস্যপূর্ণ, তবে নির্দিষ্ট ইলাস্টোমার সিলের সামঞ্জস্যতা যাচাই করা প্রয়োজন।. |
সরঞ্জাম নির্বাচন করার সময়, তেলের রাসায়নিক গঠনের সাথে সিলের উপাদান মেলানো অত্যন্ত গুরুত্বপূর্ণ। সাধারণ হাইড্রোলিক এবং ডিজেল অ্যাপ্লিকেশনের জন্য নাইট্রাইল (NBR) একটি আদর্শ উপাদান। তবে, যদি তরলটিতে উচ্চ মাত্রার অ্যারোমেটিকস থাকে বা এটি চরম তাপমাত্রায় ব্যবহৃত হয়—যেমন ১৫০° সেলসিয়াস ফার্নেস অয়েল—তবে সিলের স্ফীতি, বহিঃপ্রসারণ এবং ফলস্বরূপ তরল নিঃসরণ রোধ করার জন্য ফ্লুরোকার্বন ইলাস্টোমার (FKM/Viton) বা পলিটেট্রাফ্লুরোইথিলিন (PTFE) সিল ব্যবহার করতে হবে।.
উচ্চ-গতির স্বয়ংচালিত জ্বালানি ভরার মতো নির্দিষ্ট কম-সান্দ্রতার প্রয়োগের জন্য, সিস্টেমটিকে একটি ডেডিকেটেড সিস্টেমের সাথে যুক্ত করা হয়। ডিজেল ফ্লো মিটার এটি নিশ্চিত করে যে, আদর্শ ডিজেল জ্বালানির সঠিক আপেক্ষিক গুরুত্ব এবং সান্দ্রতার জন্য অভ্যন্তরীণ ফাঁকা স্থানগুলো কারখানাতেই সর্বোত্তমভাবে নির্ধারণ করা হয়েছে।.
৫. ক্রমাঙ্কন, যাচাইকরণ এবং প্রত্যয়ন
এমনকি সবচেয়ে নিখুঁতভাবে তৈরি গিয়ারও লক্ষ লক্ষ ঘূর্ণনের ফলে সূক্ষ্ম ক্ষয়প্রাপ্ত হয়। কাস্টডি-ট্রান্সফার নির্ভুলতা বজায় রাখতে এবং কঠোর আন্তর্জাতিক গুণমান ব্যবস্থাপনা পদ্ধতি (যেমন ISO 9001 এবং OIML R 117) মেনে চলার জন্য, অয়েল ফ্লো মিটারগুলিকে অবশ্যই কারখানায় কঠোর ক্যালিব্রেশন এবং পর্যায়ক্রমিক ফিল্ড ভেরিফিকেশনের মধ্য দিয়ে যেতে হয়।.
ভারতে রপ্তানি-ভিত্তিক স্কিড প্যাকেজের জন্য অয়েল ফ্লো মিটার সংগ্রহ করার সময়, ক্রয় বিভাগের প্রধানদের অবশ্যই নিশ্চিত করতে হবে যে প্রস্তুতকারক স্বীকৃত মেট্রোলজি স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ যাচাইযোগ্য ক্যালিব্রেশন সার্টিফিকেট প্রদান করছে। এই মিটারগুলিতে সমন্বিত স্টেপ-লেস ক্যালিব্রেশন সিস্টেমটি টেকনিশিয়ানদের ফিজিক্যাল গিয়ার সেট প্রতিস্থাপন না করেই রেজিস্ট্রেশন আউটপুট সূক্ষ্মভাবে সামঞ্জস্য করার সুযোগ দেয়, যা বিভিন্ন ক্যালিব্রেশন লেভেলের মধ্যে নির্ভুলতার সামঞ্জস্য নিশ্চিত করে।.
ভলিউমেট্রিক মাস্টার প্রুভার ব্যবহার করে নির্ভুল ফিল্ড ভেরিফিকেশন এবং রিক্যালিব্রেশন সম্পাদন করার জন্য, ফ্যাসিলিটি ইঞ্জিনিয়ারদের এই কঠোর পদ্ধতি অনুসরণ করা উচিত:
- সিস্টেম পরিশোধন এবং স্থিতিশীলতা: তরলের তাপমাত্রা সমান করতে এবং পাইপের গঠন থেকে আটকে থাকা বায়ু পকেট দূর করতে, নির্দিষ্ট প্রসেস অয়েলটি ফ্লো মিটার এবং মাস্টার প্রুভারের মধ্য দিয়ে কমপক্ষে ১৫ মিনিট ধরে সঞ্চালন করুন।.
- রেজিস্টারগুলো শূন্য করা: পরীক্ষাধীন মিটারের ইলেকট্রনিক ডিজিটাল ডিসপ্লে এবং মাস্টার প্রুভার (বা ক্রমাঙ্কিত ওজন মাপার যন্ত্র) উভয়ই পরম শূন্যে রিসেট করা হয়েছে কিনা, তা নিশ্চিত করুন।.
- গতিশীল প্রবাহ প্রতিষ্ঠা করা: প্ল্যান্টের নামমাত্র পরিচালন অবস্থার (যেমন, ৫,০০০ লিটার প্রতি ঘন্টা) সাথে সামঞ্জস্যপূর্ণ একটি স্থিতিশীল ও অবিচ্ছিন্ন প্রবাহ হার প্রতিষ্ঠা করার জন্য ডাউনস্ট্রিম কন্ট্রোল ভালভগুলো খুলুন।.
- আয়তনিক বিতরণ: শুরু ও বন্ধের আয়তনগত অনিশ্চয়তা কমানোর জন্য, মাস্টার প্রুভারে পরিসংখ্যানগতভাবে তাৎপর্যপূর্ণ পরিমাণ তেল ঢালুন—যা সাধারণত ফ্লো মিটারের অভ্যন্তরীণ পরিশ্রুত আয়তনের কমপক্ষে ১০০ গুণ হবে।.
- ডেটা তুলনা এবং বিচ্যুতি গণনা: প্রবাহ বন্ধ করার পর, মিটারের ডিসপ্লেতে মোট পরিমাণ রেকর্ড করুন এবং প্রুভার দ্বারা ধারণকৃত প্রত্যয়িত পরিমাণের সাথে সরাসরি তুলনা করুন। ত্রুটির শতকরা হার গণনা করুন।.
- ধাপবিহীন ক্রমাঙ্কন সমন্বয়: ডিজিটাল ইন্টারফেস বা মডবাস প্রোটোকলের মাধ্যমে ইলেকট্রনিক কন্ট্রোল রেজিস্টারে প্রবেশ করুন এবং রেকর্ডকৃত আয়তনিক বিচ্যুতিকে গাণিতিকভাবে নাকচ করার জন্য অভ্যন্তরীণ K-ফ্যাক্টর (প্রতি লিটারে স্পন্দন সংখ্যা) সমন্বয় করুন।.
- বহু-বিন্দু যাচাইকরণ: সম্পূর্ণ কার্যক্ষম পরিসর জুড়ে রৈখিকতা এবং পুনরাবৃত্তিযোগ্যতা (0.02%-এর চেয়ে ভালো) যাচাই করার জন্য সর্বনিম্ন, নামমাত্র এবং সর্বোচ্চ প্রবাহ হারে (যেমন, 1,000 LPH, 5,000 LPH, এবং 20,000 LPH) প্রমাণের প্রক্রিয়াটি পুনরাবৃত্তি করুন।.
- সীলমোহর এবং নথিপত্র: ক্যালিব্রেশন সেটিংস লক করুন এবং রেজিস্টার কভারে টেম্পার-এভিডেন্ট সিল সংযুক্ত করুন, এবং অডিট সম্মতি নিশ্চিত করার জন্য নতুন K-ফ্যাক্টর ও ফ্লুইডের তাপমাত্রা প্রতিষ্ঠানের অ্যাসেট ম্যানেজমেন্ট সফটওয়্যারে লগ করুন।.
পরিমাপবিদ্যার প্রতি এই কঠোর মনোযোগ এটা নিশ্চিত করে যে, তেল প্রবাহ মিটার সরবরাহকারী সরঞ্জাম কিনতে আগ্রহী প্রতিষ্ঠানগুলো সঠিক ও যাচাইকৃত তথ্যের মাধ্যমে স্বচ্ছ যোগাযোগ, কোনো লুকানো খরচ না থাকা এবং দীর্ঘস্থায়ী সহায়তা লাভ করবে।.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
একটি ওভাল গিয়ার অয়েল ফ্লো মিটার সর্বোচ্চ কত তাপমাত্রা সহ্য করতে পারে?
উচ্চ-ক্ষমতাসম্পন্ন মডেলগুলো ১৫০°C (৩০২°F) পর্যন্ত অবিচ্ছিন্ন তরল তাপমাত্রা সহ্য করার জন্য ডিজাইন করা হয়েছে। ভারী, উচ্চ-তাপমাত্রার ফার্নেস অয়েল পরিমাপের জন্য এটি বিশেষভাবে প্রয়োজনীয়, যার জন্য বিশেষায়িত উচ্চ-তাপমাত্রা সহনশীল সিল এবং সর্বোত্তম অভ্যন্তরীণ গিয়ার ক্লিয়ারেন্স প্রয়োজন হয়।.
তরলের সান্দ্রতা কি পজিটিভ ডিসপ্লেসমেন্ট মিটারের নির্ভুলতাকে প্রভাবিত করে?
হ্যাঁ, তবে একটি উপকারী উপায়ে। উচ্চ সান্দ্রতার তরল পদার্থ অভ্যন্তরীণ গিয়ারের ফাঁক দিয়ে পিছলে যাওয়া প্রতিরোধ করে, যার ফলে আয়তনিক দক্ষতা এবং নির্ভুলতা বৃদ্ধি পায়। খুব কম সান্দ্রতার তরল পদার্থের ক্ষেত্রে, বর্ধিত স্লিপ ফ্লো বিবেচনা করে মিটারের স্টেপ-লেস ক্যালিব্রেশন সামঞ্জস্য করতে হয়।.
ফ্লো মিটারের আগে কি সোজা পাইপলাইন স্থাপন করার প্রয়োজন আছে?
না। টারবাইন বা আলট্রাসনিক ফ্লো মিটারের মতো নয়, যেগুলোর জন্য সম্পূর্ণ বিকশিত ল্যামিনার ফ্লো প্রোফাইলের প্রয়োজন হয়, পজিটিভ ডিসপ্লেসমেন্ট ওভাল গিয়ার মিটার তরলের বিচ্ছিন্ন আয়তন পরিমাপ করে। এগুলো ঠিক আপস্ট্রিম বা ডাউনস্ট্রিমে অবস্থিত বাহ্যিক পাইপিংয়ের সীমাবদ্ধতা, এলবো বা ভালভ দ্বারা একেবারেই প্রভাবিত হয় না।.
শিল্পক্ষেত্রে ব্যবহৃত তেল প্রবাহ মিটার কত ঘন ঘন পুনরায় ক্যালিব্রেট করা উচিত?
এ: কাস্টডি ট্রান্সফার বা গুরুত্বপূর্ণ রাসায়নিক মিশ্রণের ক্ষেত্রে, প্রতি ১২ মাস অন্তর রিক্যালিব্রেশন করার পরামর্শ দেওয়া হয়। তবে, সাধারণ লুব্রিকেশন বা জ্বালানি স্থানান্তরের ক্ষেত্রে, এর টেকসই অ্যালুমিনিয়াম অ্যালয় কাঠামো এবং মজবুত গিয়ার ডিজাইনের কারণে ভেরিফিকেশনের প্রয়োজন হওয়ার আগে এটি প্রায়শই ২৪-৩৬ মাস পর্যন্ত স্থিতিশীলভাবে কাজ করতে পারে।.
এই মিটারগুলো কি সরাসরি আমার প্ল্যান্টের ডিসিএস (DCS) বা পিএলসি (PLC)-তে ডেটা আউটপুট করতে পারে?
হ্যাঁ। আধুনিক ইউনিটগুলিতে উন্নত ইলেকট্রনিক ডিজিটাল ডিসপ্লে রয়েছে, যেগুলিতে অ্যানালগ ৪-২০ এমএ আউটপুট এবং সিরিয়াল আরএস৪৮৫ মোডবাস কমিউনিকেশন উভয়ই সংযুক্ত থাকে, যা অত্যাধুনিক স্ক্যাডা নেটওয়ার্ক জুড়ে রিয়েল-টাইম প্রবাহ হার পর্যবেক্ষণ এবং মোট পরিমাণ নির্ণয়ের সুযোগ করে দেয়।.
ফ্লো মিটারে কঠিন কণা প্রবেশ করলে কী হয়?
এ: ওভাল গিয়ারগুলো অতি ক্ষুদ্র ফাঁকের মধ্যে কাজ করে। কঠিন কণা গিয়ারগুলোকে জ্যাম করে দিতে পারে অথবা চেম্বারের দেয়ালে গুরুতর ক্ষত তৈরি করতে পারে, যা নির্ভুলতা নষ্ট করে দেয়। এটি প্রতিরোধ করার জন্য, এই মিটারগুলোতে একটি সমন্বিত জালের ছাঁকনি দেওয়া থাকে, যা নিয়মিত রক্ষণাবেক্ষণ ও পরিষ্কার করা আবশ্যক।.
এই ধরনের মিটার কি ডায়াফ্রাম পাম্পের স্পন্দিত প্রবাহ পরিমাপ করতে পারে?
এ: যদিও কম প্রেশার ড্রপের কারণে এগুলি মাঝারি স্পন্দন সামলাতে পারে, তীব্র হাইড্রোলিক স্পন্দন জড়তা-ভিত্তিক ত্রুটি এবং বেয়ারিংয়ের অকাল ক্ষয়ের কারণ হতে পারে। অ্যাগ্রেসিভ পজিটিভ ডিসপ্লেসমেন্ট পাম্প ব্যবহার করার সময় আপস্ট্রিমে পালসেশন ড্যাম্পেনার স্থাপন করার জন্য জোরালোভাবে সুপারিশ করা হয়।.
