CE-143 Durchflussmesser mit einer Genauigkeit von ±0,5 oder 1 % FSD.
Bitte senden Sie uns den Durchflussbereich, das Medium und die Menge; wir antworten Ihnen innerhalb eines Werktages mit Preis und Lieferzeit.
Zusammenfassung

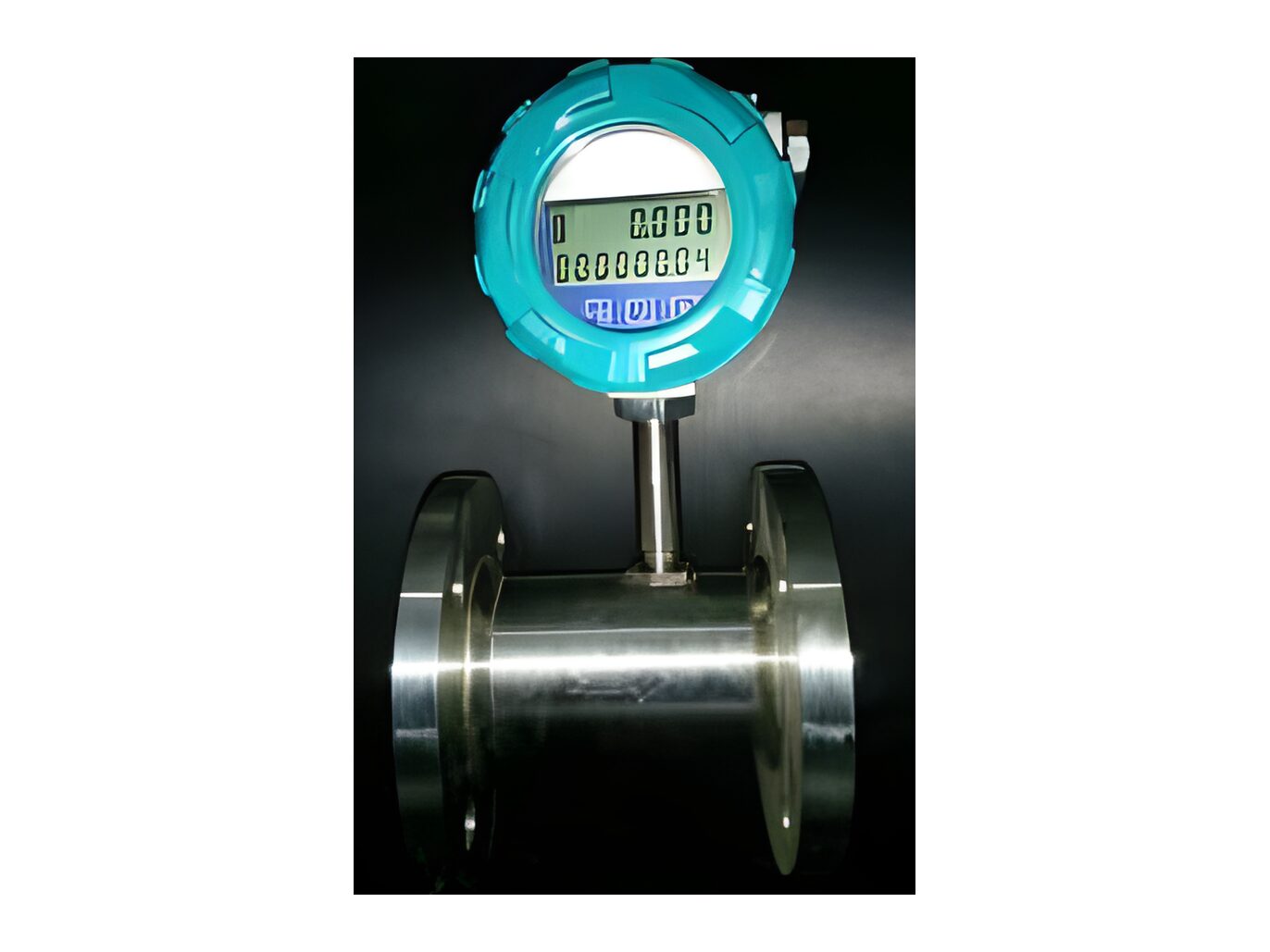

Der CE-143 Edelstahl-LPG-Durchflussmesser ist ein von Chintan Engineers hergestellter Durchflussmesser für Diesel und ähnliche Flüssigkeiten.
Im Katalogdatenblatt wird die Genauigkeit mit ±0,5 oder 1 % FSD angegeben, und das Gerät ist für einen Betriebsdruck von 6 MPa ausgelegt.
Die Anschlussgröße ist Gewinde (M/F) oder Flansch.
Im Quellkatalog ist keine spezifische gesetzliche Zulassung für dieses Modell aufgeführt; bitte erfragen Sie den aktuellen Zertifizierungsstatus bei unserem Vertriebsteam, bevor Sie es für eine regulierte Anwendung spezifizieren.
Daten
| Leistung | |
|---|---|
| Genauigkeit (Standard-Einbauposition) | ±0,5 oder 1% FSD |
| Wiederholbarkeit | 0.1% |
| Maximaler Betriebsdruck | 6MPa |
| Flüssigkeits- und Umgebungstemperatur | -20 bis 120°C |
| Durchflussbereich (Modellreihe CE-TFS-004 bis CE-TFS-150) | 40 bis 800.000L/H |
| Kalibrierdruckpunkte | 0,5, 4 und 25Bar |
| Mechanisch | |
| Gehäuse | SS-304/SS-316 |
| Rotor | SS-304 / SS - 316 |
| NPN-Open-Connector-Verbindung | GESCHNITTEN (M/F) ODER FLANSCH |
| Welle | Harter Edelstahl 316 mit Kohlenstoffbuchse |
| Elektrische | |
| Versorgungsspannung (Impulsausgangssensor) | 12V DC |
| Ausgangssignal (Impulsausgangssensor) | NPN-offener Stecker |
| Verbindung | Gewinde (M/F) oder Flansch |
| Netzspannung (batteriebetriebenes Messgerät) | 3.3V, 10 Ah Lithium, 5+ Jahre |
| Anzeigemodus | Doppelreihiges Flüssigkristalldisplay (LCD) |
| Versorgungsspannung (4-20mA Ausgang) | 24V DC |
| Ausgangssignal (4-20mA Ausgang) | 4 bis 20mA |
| Allgemein | |
| Hoher elektrischer Pegel | HÖHER ALS 8 VDC (EINGANGSSPANNUNG 12 VDC) |
| Niedriger elektrischer Pegel | UNTER 0,8 VDC (EINGANGSSPANNUNG 12 VDC) |
Quelle: Datenblatt aus dem CE-143-Katalog. Änderungen aufgrund laufender Weiterentwicklungen vorbehalten.
Optionen
| Code | Was sich dadurch ändert |
|---|---|
| CE-143-SS | Option für medienberührende Teile aus Edelstahl |
Schlauchlängen, Befestigungen und Zähleroptionen werden bei der Bestellung konfiguriert.
Einhaltung
Das Datenblatt für dieses Modell weist keine gesetzliche Zulassung aus; es ist für den internen Gebrauch und die Verwendung unter Berücksichtigung der eigenen Bedürfnisse konzipiert, wo kein Prüfzeichen der Eichbehörde erforderlich ist.
Für die Abwicklung von Eigentumsübertragungen, die Aufbewahrung von Dokumenten im Einzelhandelsstil oder für Gefahrenbereiche fragen Sie uns, welches Modell aus unserem Sortiment die benötigte Zulassung besitzt.
Wo es funktioniert
Der Kraftstoffverbrauch von Generatoren kann zwischen den Tankvorgängen leicht aus den Augen verloren werden, und ungemessene Tagestanks erschweren die Aufdeckung von Diebstahl und übermäßigem Verbrauch. Die Kraftstoffzufuhr und -überwachung…
Empfohlen CE-121 CE-172
Prozessanlagen müssen andere Flüssigkeiten als Diesel dosieren und in Chargen abfüllen: Öle, Chemikalien, Flüssiggas und andere Flüssigkeiten, oft in einem bestimmten voreingestellten Volumen für eine Charge…
Empfohlen CE-136 CE-210
Für die Betankung von Lkw und Pkw an Tankstellen ist ein dosiertes, wiederholbares Zapfsystem mit gedrucktem oder protokolliertem Datensatz erforderlich, und zunehmend wird auch eine separate Leitung für AdBlue/DEF neben Diesel benötigt.
Empfohlen CE-206 CE-133
Dateien
Anfrage
Fünf Felder. Wir antworten mit einem Preis, einer Lieferzeit und der passenden Variante.
Antworten
Der Katalog gibt eine Genauigkeit von ±0,5 oder 1 % FSD an. Angaben zur Wiederholgenauigkeit finden sich, sofern aufgeführt, in der Spezifikationstabelle.
Das uns vorliegende Datenblatt führt für dieses Modell kein spezifisches PESO- oder Eichzertifikat auf. Bitte klären Sie den aktuellen Zulassungsstatus mit uns ab, bevor Sie das Gerät im regulierten Einzelhandel oder bei der eichpflichtigen Warenübergabe einsetzen.
Im Katalogdatenblatt ist kein einzelner Durchflussbereich für dieses Modell angegeben; die nächstliegenden Werte finden Sie in der Spezifikationstabelle.
Es ist für Dieselkraftstoff und ähnliche Kraftstoffe ausgelegt; bitte kontaktieren Sie uns, bevor Sie es für eine nicht im Katalog aufgeführte Flüssigkeit verwenden, da Dichtungs- und Gehäusematerialien flüssigkeitsspezifisch sind.
Zweireihiges Flüssigkristalldisplay (LCD), gemäß Katalog.
Chintan Engineers bietet für dieses Produkt eine Standard-Herstellergarantie; fragen Sie unser Vertriebsteam nach der aktuellen Garantiezeit und den Garantiebedingungen für dieses Modell.
