يستهلك مولد احتياطي قياسي بقدرة 2 ميغاواط يعمل بكامل طاقته حوالي 400 لتر من الديزل عالي السرعة (HSD) في الساعة. في مركز بيانات من الفئة الثالثة أو الرابعة، عند تشغيل أربعة مولدات من هذا النوع أثناء انقطاع محلي للشبكة، يصل الاستهلاك إلى 1600 لتر في الساعة. إذا كانت أجهزة القياس لديك تعاني من انحراف معايرة 2% - وهو أمر شائع في العدادات الميكانيكية غير المُصانة - فإن انقطاعًا لمدة 48 ساعة يؤدي إلى هدر أكثر من 1500 لتر من الديزل دون تتبع. وفقًا لأسعار الديزل عالي السرعة التجارية الحالية في الهند، فإن هذا يُعادل خسارة تُقدر بنحو 140 ألف روبية هندية، دون تسجيلها أو فوترتها.
على مدار 22 عامًا قضيتها في تصميم أنظمة قياس التدفق في شركة شينتان للهندسة، قمتُ بتدقيق تجهيزات الوقود في مئات المواقع الحيوية للبنية التحتية. بصراحة، ما زلتُ مندهشًا. يُنفق مديرو المرافق ملايين الدولارات على وحدات تزويد الطاقة غير المنقطعة (UPS) وبطاريات التخزين، ولكن عندما يتعلق الأمر بتدقيق الوقود لتوفير الطاقة الاحتياطية، فإنهم يلجؤون إلى استخدام أدوات قديمة لعرض مستوى الوقود في الخزانات أو أنظمة قياس الخزانات عن بُعد المعروفة بعدم دقتها.
إذا كنت تدير مزارع خوادم عالية التوافر، فإن وقت التشغيل بنسبة 99.999% يعتمد كليًا على معرفة كمية الوقود التي لديك بالضبط، وسرعة احتراق محركاتك له، والتحقق من أن كل قطرة تم شراؤها من ناقلة الوقود الكبيرة قد وصلت بالفعل إلى مخزنك تحت الأرض.
في هذه المقالة
- فيزياء مراقبة استهلاك الديزل في المواقع ذات التوافر العالي
- التقنيات الأساسية لعدادات تدفق وقود المولدات
- دليل تحديد المقاسات والاختيار: العداد المناسب للعقدة المناسبة
- تكامل عداد الوقود ونظام القياس عن بعد لنظام إدارة المباني
- تدقيق الوقود لمواجهة نقص الموردين
- مواجهة التحديات البيئية في الهند
- متطلبات التركيب والصيانة لضمان استمرارية التشغيل
- الأسئلة الشائعة
- الحكم الهندسي
فيزياء مراقبة استهلاك الديزل في المواقع ذات التوافر العالي
قد تتفاجأ من كثرة ما أرى عدادًا واحدًا مثبتًا على الأنبوب الواصل بين خزان الوقود اليومي والمحرك، حيث يفترض المشغل أن هذا العداد يعطيه معدل استهلاكه. هذا غير صحيح.
تعمل محركات الديزل الحديثة عالية القدرة (مثل محركات Cummins وCaterpillar وPerkins الثقيلة المستخدمة عادةً في مراكز البيانات) بتدفق مستمر للوقود يخدم غرضين: الاحتراق والتبريد. تسحب مضخة نقل الوقود كمية من الديزل من خزان الوقود الرئيسي تفوق بكثير الكمية التي يحتاجها المحرك للاحتراق. يدور الوقود الزائد عبر نظام حقن الوقود، مما يؤدي إلى تبريد البخاخات، ثم يُضخ مرة أخرى إلى خزان الوقود الرئيسي.

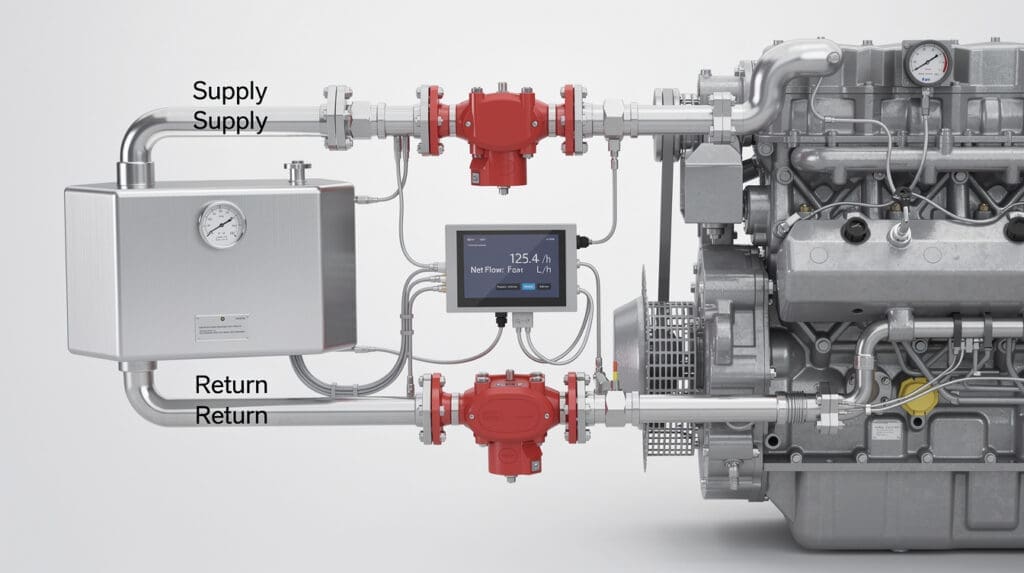

هذا يعني أن مقياس التدفق الواحد يخبرك فقط بما يفعله المحرك تم سحبها, ليس ما هو عليه تم استهلاكه. للحصول على معدل الاحتراق الحقيقي، يجب قياس تدفق الإمداد وطرح تدفق العودة. هذا هو قياس التدفق التفاضلي الحقيقي.
نصيحة احترافية: لقد قمت بمعايرة عدد كافٍ من عدادات التوربينات خلال مسيرتي المهنية لأعرف أنها لا يجب أن تكون قريبة من خطوط عودة الوقود للمولدات. يؤدي التدفق النبضي من مضخة حقن الوقود إلى تشويه معامل K لدوار التوربين بشكل كامل. لذا، يجب استخدام عدادات الإزاحة الموجبة (PD) لهذا التطبيق.
مصيدة التمدد الحراري
ثمّة فخٌّ يقع فيه حتى مديرو المنشآت ذوو الخبرة: التمدد الحراري. فقد امتصّ الوقود العائد كميةً كبيرةً من الحرارة من كتلة المحرك. يبلغ معامل التمدد الحراري الحجمي للديزل عالي السرعة حوالي 0.00083 لكل درجة مئوية. إذا سُحب الوقود المُزوَّد عند درجة حرارة محيطة تبلغ 30 درجة مئوية، وعاد الوقود العائد عند 65 درجة مئوية، فإن حجم الوقود العائد يتمدد بشكلٍ مصطنعٍ بما يقارب 3%.
إذا لم يأخذ نظام قياس تدفق الوقود في مولدك هذا التمدد في الحسبان حسابيًا - سواءً من خلال التعويض المتكامل لدرجة الحرارة أو باستخدام مبادئ تدفق الكتلة بدلًا من مبادئ التدفق الحجمي البحت - فسيكون حساب صافي الاستهلاك خاطئًا منذ البداية. ستسجل استهلاكًا صافيًا أقل من الواقع، مما يؤدي إلى نفاد خزان الوقود قبل الأوان عندما تكون في أمس الحاجة إليه.
التقنيات الأساسية لعدادات تدفق وقود المولدات
إذا كنت تحدد عدادات لمراقبة استهلاك الديزل في الهند، فإن اختيارك لتقنية القياس يحدد بشكل مباشر موثوقية بياناتك على المدى الطويل.
1. عدادات الإزاحة الموجبة ذات التروس البيضاوية
بالنسبة للسوائل اللزجة مثل وقود الديزل عالي السرعة، تُعدّ عدادات التروس البيضاوية المعيار الذهبي. فعند مرور السائل عبر حجرة القياس، يُجبر ترسين بيضاويين متشابكين على الدوران. وتُزيح كل دورة حجمًا دقيقًا ومعروفًا من السائل. ولأنها تعمل على مبدأ الإزاحة الموجبة، فإنها تتجاهل تشوهات شكل التدفق الناتجة عن انحناءات الأنابيب أو طبيعة نبضات مضخات وقود المحرك.
على سبيل المثال، لدينا نظام استهلاك الوقود CE-121 يستخدم مستشعرات تروس بيضاوية الشكل مصنوعة خصيصًا من الألومنيوم المؤكسد، مصممة خصيصًا لتطبيق التفاضل هذا، مما يوفر دقة قياسية تبلغ 1% جاهزة للاستخدام، مع خيارات للمعايرة بشكل أدق بناءً على نطاقات لزوجة محددة.
2. عدادات الإزاحة الموضعية للمكبس
للقياسات الدقيقة للغاية (±0.2%)، وخاصة في حالات نقل الملكية أو استلام كميات كبيرة من الوقود، تُستخدم عدادات الإزاحة الموجبة القائمة على المكابس (مثل مقياس الإزاحة الموجبة ذو المكبس CE-212(مطلوبة). تستخدم هذه الأجهزة مجموعة من 4 مكابس وتخضع بشكل صارم لمتطلبات قانون القياس القانوني عند إعادة بيع الوقود أو تدقيقه مالياً مقابل الموردين الخارجيين.
3. عدادات تدفق التوربينات
بينما مستشعر التوربينات CE-210 تُعدّ هذه التوربينات ممتازة لنقل السوائل منخفضة اللزوجة ذات الحجم الكبير (مثل الماء أو المواد الكيميائية الخفيفة)، ونادرًا ما أنصح باستخدامها مع محركات الديزل ذات الاستهلاك العالي. تتطلب التوربينات سرعة تدفق ثابتة للحفاظ على دقتها البالغة ±0.5%. وتواجه صعوبة بالغة عند عتبات التدفق المنخفضة التي نراها غالبًا عندما يكون المولد في وضع الخمول أو يعمل بحمل 20%.
هل تواجه صعوبة في التوفيق بين سجلات وقود المولد؟
قم بالترقية إلى نظام استهلاك الوقود CE-121 مع قياس تفاضلي ودقة إزاحة موجبة حقيقية.
دليل تحديد المقاسات والاختيار: العداد المناسب للعقدة المناسبة
يتطلب نظام إدارة الوقود المتين قياسًا في ثلاث نقاط مختلفة. تجنب استخدام نفس نوع العداد في جميع النقاط.
| عقدة القياس | طلب التقديم المطلوب | النموذج الموصى به | التكنولوجيا والمواصفات | لماذا ينجح الأمر هنا؟ |
| :— | :— | :— | :— | :— |
| العقدة 1: تفريغ الشحنات المجمعة | التحقق من عمليات تسليم الصهاريج إلى المستودعات تحت الأرض | مقياس نقل عالي الدقة CE-113 | جهاز قياس المسافة بين الحدقتين مع مزيل الهواء، دقة ±0.2% | يمنع دفع ثمن الوقود المُهوى. متوافق مع معيار OIML R117 لنقل الحضانة. تُصدر طابعة التذاكر إيصالات فورية. |
| العقدة 2: نقل خزان اليوم | ضخ المياه من الخزانات الجوفية إلى خزانات الخدمة اليومية | مقياس التدفق الرقمي CE-111 | قياس رقمي لقطر الشريان السباتي، 20-300 لتر/دقيقة، دقة ±0.5% | تتحمل الأجهزة الإلكترونية المدعومة بالبطاريات انقطاعات التيار الكهربائي. سهولة دمج النبضات لنقل وحدات التحكم المنطقية القابلة للبرمجة (PLCs). |
| العقدة 3: استهلاك المحرك | معدل الاحتراق التفاضلي في الوقت الحقيقي | نظام استهلاك الوقود CE-121 | ترس بيضاوي مزدوج، دقة 1%، مودبوس RS485 | يحسب التدفق الصافي (الإمداد - العودة) داخليًا. ويغذي أنظمة إدارة المباني مباشرة. |
تكامل عداد الوقود ونظام القياس عن بعد لنظام إدارة المباني
لا تُفيدك البيانات المنفردة عند انقطاع التيار الكهربائي. يتطلب نظام إدارة المباني (BMS) أو برنامج إدارة البنية التحتية لمركز البيانات (DCIM) في منشأتك إدخالاً مستمراً وفورياً لحساب فعالية استخدام الطاقة (PUE) والوقت المتبقي للتشغيل أثناء انقطاع التيار.
هنا تبرز أهمية دمج عدادات الوقود مع نظام إدارة المباني. صحيح أن العدادات الميكانيكية متينة، لكن من لديه الوقت لإرسال فني مزود بلوحة كتابة لقراءة المؤشرات أثناء انقطاع التيار الكهربائي؟ في عام ٢٠٢٤، يجب أن تتوافق عداداتك مع أنظمة التحكم لديك.
ال CE-121 و CE-111 تتميز هذه السلسلة بتقنية اتصال RS485 Modbus المدمجة. وهذا يسمح لمقياس التدفق بإرسال ما يلي:
- إجمالي استهلاك الوقود (العداد الكلي)
- معدل التدفق اللحظي (لتر/ساعة)
- تشخيص تدفق إمداد المحرك مقابل تدفق العودة
عند دمج هذه المخارج، تأكد من متانة مصدر الطاقة المدمج. غالبًا ما تتعطل عدادات الجهد القياسية 12 فولت أثناء الارتفاعات المفاجئة في الجهد عند الانتقال من الشبكة إلى المولد. صممنا جهاز CE-121 ليعمل ضمن نطاق جهد واسع من 8 إلى 30 فولت تيار مستمر، خصيصًا لتحمل التشويش الكهربائي الناتج عن توليد الطاقة الاحتياطية بكثافة عالية.
هل تعلم؟ بموجب إرشادات IS 14883، يجب وضع طابع زمني على بيانات القياس عن بعد من أجهزة قياس الوقود المستخدمة للامتثال التنظيمي وتخزينها محليًا قبل الإرسال، مما يمنع فقدان البيانات أثناء انقطاعات الشبكة.
تدقيق الوقود لمواجهة نقص الموردين
لنأخذ مثالاً على ذلك سيناريو تعاملت معه مؤخراً في مركز بيانات رئيسي تابع للقطاع المالي في المنطقة الصناعية GIDC بالقرب من مومباي. كان مدير المنشأة يسجل نقصاً مستمراً قدره 4% بين كمية الديزل المشتراة من شركة تسويق النفط (OMC) والوقود المسجل بصرياً في خزاناتهم الرئيسية.
افترضوا أن الخزان تحت الأرض يتسرب. أجرينا دراسة تدفق واكتشفنا أن المشكلة لم تكن تسربًا، بل كانت تهوية. كانت مضخات توصيل صهاريج الوقود تسحب الهواء في نهاية الحمولة، وكان مقياس التدفق الميكانيكي البسيط يسجل هذا الهواء المضغوط كحجم سائل.

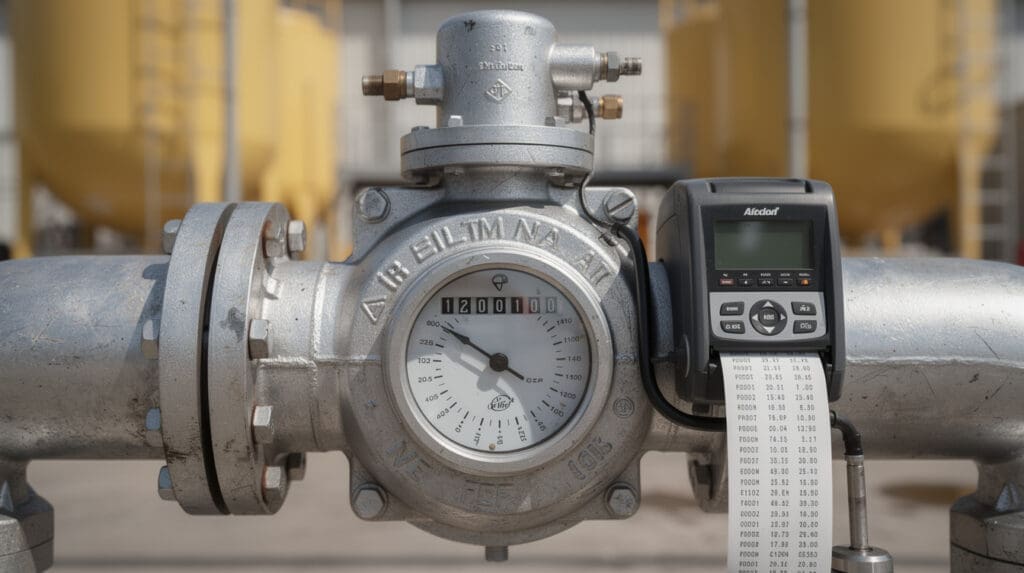

عن طريق تثبيت مقياس نقل عالي الدقة CE-113 بفضل تجهيز نقطة التفريغ بجهاز ميكانيكي لإزالة الهواء ومصفاة، أوقفنا عملية الفوترة الوهمية على الفور. يقوم جهاز إزالة الهواء بتنقية الهواء المحتبس. قبل يصل السائل إلى حجرة القياس. وبدقة ±0.2%، يعمل هذا النظام كحاجز أمان مالي لمنشأتك. فإذا كانت الفاتورة الصادرة من وحدة الطباعة الذكية تشير إلى 12000 لتر، فإنك تدفع ثمن 12000 لتر بالضبط، لا لترًا واحدًا أكثر.
مواجهة التحديات البيئية في الهند
يتطلب نشر أجهزة قياس التدفق في الهند هندسة تراعي البيئة، وليس فقط السوائل. فغالباً ما تقع مراكز البيانات في ممرات صناعية معرضة لضغوط بيئية شديدة.
1. رطوبة وتكثيف الرياح الموسمية
تتعرض خزانات التخزين الجوفية وممرات الأنابيب لتغيرات كبيرة في درجات الحرارة خلال موسم الأمطار في الهند، مما يؤدي إلى تكثف كثيف. يجب أن تكون إلكترونيات العدادات حاصلة على تصنيف IP65/IP68. في حال استخدام شاشات عرض رقمية (مثل CE-111)، تأكد من إحكام إغلاقها، وإلا ستتكثف الرطوبة على شاشات LCD وتتعطل خلال موسمين.
2. دخول الغبار في المناطق الصناعية
تُعدّ الجسيمات الدقيقة العدوّ اللدود لعدادات الإزاحة الموجبة. فالغبار الكاشط الذي يدخل خطوط الوقود أثناء عملية التفريغ يُتلف التروس البيضاوية، مما يُفقد العداد دقته البالغة ±0.5%. لذا، يُعدّ استخدام مصفاة بمسام 100 ميكرون شرطًا أساسيًا قبل أي عداد إزاحة موجبة.
3. البنية التحتية للأنابيب والنقل
عند تصميم خطوط نقل الوقود من الخزانات الجوفية إلى خزانات التخزين اليومية، يُعد اختيار مضخات النقل بنفس أهمية العداد. فالتكهف الناتج عن المضخات ذات الأحجام غير المناسبة يُسبب فقاعات بخار، مما يُؤثر على قراءات العداد. إذا كنت تُقيّم خصائص المعادن المستخدمة في مضخات خطوط نقل الديزل هذه، أنصحك بشدة بمراجعة ملاحظاتنا الميدانية حول مضخات الفولاذ المقاوم للصدأ مقابل مضخات الحديد الزهر: دليل المهندس لضمان عدم إدخال ترسبات الصدأ إلى عدادات التدفق الخاصة بك.
هل تحتاج إلى محطة تفريغ وقود مضادة للرصاص؟
احمِ مشترياتك من الديزل بالجملة باستخدام سلسلة CE-113 الدقيقة لنقل الملكية.
متطلبات التركيب والصيانة لضمان استمرارية التشغيل
يُعدّ تركيب عداد تدفق الوقود بشكل غير صحيح أسوأ من عدم وجود عداد على الإطلاق، لأنه يُعطي انطباعًا خاطئًا بالثقة. اتبع هذه الإرشادات الهندسية لتركيب عدادات تدفق الوقود في أنظمة النسخ الاحتياطي الحيوية:
التركيبات الميكانيكية
- توجيه: على الرغم من إمكانية تركيب عدادات التروس البيضاوية (CE-110/CE-121) بشكل عام أفقيًا أو رأسيًا، فإن أعمدة الدوار يجب تبقى في مستوى أفقي لمنع تآكل المحامل بشكل غير متساوٍ.
- الترشيح: قم بتركيب مصفاة على شكل حرف Y مباشرةً قبل العداد. غالبًا ما يحتوي الديزل في الهند على جزيئات عالقة ناتجة عن صهاريج النقل سيئة الصيانة.
- خطوط الالتفاف: إذا كان هناك قاعدة واحدة يجب أن تستخلصها من هذا، فلتكن هذه: لا تقم أبدًا بتركيب عداد تدفق الوقود على مولد مركز بيانات حيوي دون وجود خط تحويل مزود بصمام. في حال تعطل العداد بسبب وجود شوائب، يجب أن تكون قادرًا على تجاوزه فورًا للحفاظ على تشغيل المحرك. استمرارية التشغيل أهم من التدقيق أثناء حالات الطوارئ.

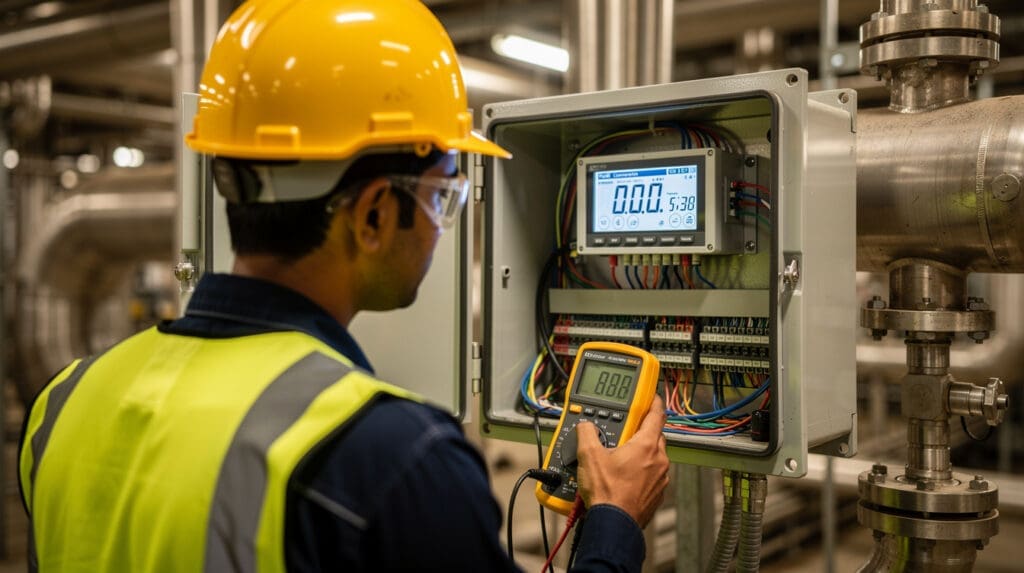

سلامة الإشارة والأسلاك
- عند مدّ خطوط النبض أو خطوط 4-20 مللي أمبير من وحدة المولد إلى غرفة التحكم في نظام إدارة المباني، استخدم كابلات مزدوجة مجدولة محمية. الكابلات غير المحمية الممتدة بالتوازي مع مخارج المولدات ذات الجهد العالي ستلتقط تداخلًا كهرومغناطيسيًا، مما يؤدي إلى نبضات وهمية وأرقام استهلاك وقود مبالغ فيها.
فترات المعايرة
- تتعرض عدادات التدفق للانحراف. إنه أمر حتمي ميكانيكياً. بالنسبة للمنشآت عالية التوافر، تنص إجراءات التشغيل القياسية على معايرة العداد مقابل عداد رئيسي معتمد كل 12 شهراً.
- للحصول على معلومات معمقة حول الحفاظ على دقة القياسات طوال عمر أجهزتك، يُرجى الرجوع إلى دليلنا. دليل صيانة عداد تدفق الديزل: فحوصات وقائية للحفاظ على الدقة والتكرارية ووقت التشغيل.
الأسئلة الشائعة
كيف يعمل مقياس تدفق الوقود التفاضلي في مولد الديزل؟
تستخدم عدادات تدفق الوقود التفاضلية مستشعرين دقيقين - أحدهما على خط إمداد الوقود من خزان الوقود الرئيسي إلى المحرك، والآخر على خط الإرجاع إلى الخزان. يقوم المعالج الدقيق للنظام بطرح حجم الوقود المُعاد من حجم الوقود المُغذّى بشكل مستمر، ليُخرج بذلك صافي كمية الوقود المستهلكة بدقة في عملية الاحتراق.
هل يمكن دمج جهاز CE-121 مباشرة مع برنامج DCIM/BMS الحالي لدينا؟
نعم. تم تصميم جهاز CE-121 لدمج عدادات الوقود بسلاسة مع أنظمة إدارة المباني (BMS). وهو يستخدم بروتوكول RS485 Modbus القياسي للاتصال، وهو بروتوكول مقبول عالميًا لدى جميع أنظمة إدارة البنية التحتية لمراكز البيانات (DCIM) وأنظمة إدارة المباني (BMS) تقريبًا، وذلك لتوفير بيانات القياس عن بُعد في الوقت الفعلي.
لماذا نحتاج إلى جهاز إزالة الهواء لتفريغ الوقود بكميات كبيرة؟
عند ملء الخزانات الجوفية بواسطة صهاريج الوقود، تسحب مضخات النقل الهواء حتمًا أثناء تفريغ الصهريج. وبدون جهاز فصل الهواء، ستقيس عدادات التدفق القياسية هذا الهواء المضغوط على أنه ديزل سائل، مما يؤدي إلى دفع مبالغ زائدة مقابل وقود لم تستلمه. يقوم جهاز فصل الهواء في CE-113 بفصل هذا الهواء وتصريفه قبل وصوله إلى حجرة القياس.
ما هي الدقة المقبولة لتدقيق استهلاك الوقود الداخلي لأنظمة الطاقة الاحتياطية؟
لأغراض التدقيق الداخلي وحساب كفاءة المولدات، يُعدّ مقياس الإزاحة الموجبة بدقة تتراوح بين ±0.5% و ±1.0% (مثل CE-111 أو CE-121) هو المعيار. مع ذلك، في عمليات نقل الملكية - حيث يتم تداول الأموال بناءً على قراءة العداد - تتطلب معايير القياس القانونية دقة ±0.2%، مما يستلزم استخدام وحدات دقيقة مثل CE-113 أو CE-212.
هل عدادات تدفق التوربينات مناسبة لمحركات الديزل عالية السرعة؟
مع أن استخدامها ممكن عمليًا، إلا أنني لا أنصح بها لقياس استهلاك المولدات. تعتمد عدادات التوربينات على سرعة السائل لتدوير الدوار. تُنتج مضخات حقن الوقود في المولدات تدفقًا نابضًا، كما أن المولدات التي تعمل بأحمال جزئية تُنتج سرعات تدفق منخفضة جدًا. كلا الحالتين تُقللان بشكل كبير من دقة عداد التوربينات. عدادات الإزاحة الموجبة ذات التروس البيضاوية أفضل بكثير في هذا الصدد.
كم مرة يجب معايرة عدادات تدفق الوقود في مراكز البيانات؟
في تطبيقات البنية التحتية الحيوية، يجب التحقق من عدادات تدفق الوقود ميدانيًا كل 6 أشهر ومعايرتها رسميًا مقابل جهاز قياس حجمي رئيسي معتمد كل 12 شهرًا، أو وفقًا لما تنص عليه متطلبات الامتثال لإدارة الطاقة ISO 50001 الخاصة بمنشأتك.
الحكم الهندسي
في هذا القطاع، يُعدّ استمرار التشغيل أمرًا بالغ الأهمية. لكن ضمان استمرار التشغيل يتطلب رؤية شاملة لاحتياطيات الطاقة. إن إدارة منشأة من الفئة الثالثة أو الرابعة باستخدام عدادات مراقبة الطاقة الميكانيكية غير المعايرة تُشكّل ثغرة تشغيلية لا يُمكن تحمّلها.
استنادًا إلى بياناتي الميدانية التي اكتسبتها على مدار 22 عامًا، إليكم ما أوصي به لإدارة شاملة للوقود في مراكز البيانات:
- احمِ نقاط التصفية الخاصة بك باستخدام مقياس نقل عالي الدقة CE-113 (±0.2% مع إزالة الهواء) لضمان حصولك على ما تدفع ثمنه بالضبط.
- قم بتجهيز كل مولد احتياطي بـ نظام استهلاك الوقود CE-121 لقياس معدلات الاحتراق التفاضلية الحقيقية.
- قم بتوصيل كل شيء عبر RS485 إلى نظام إدارة المباني (BMS) الخاص بك لإجراء حسابات PUE في الوقت الفعلي ووقت التشغيل المتبقي.
عندما تنقطع شبكة الكهرباء، يجب أن تكون بيانات الوقود الخاصة بك موثوقة تمامًا مثل نظام UPS الخاص بك.
